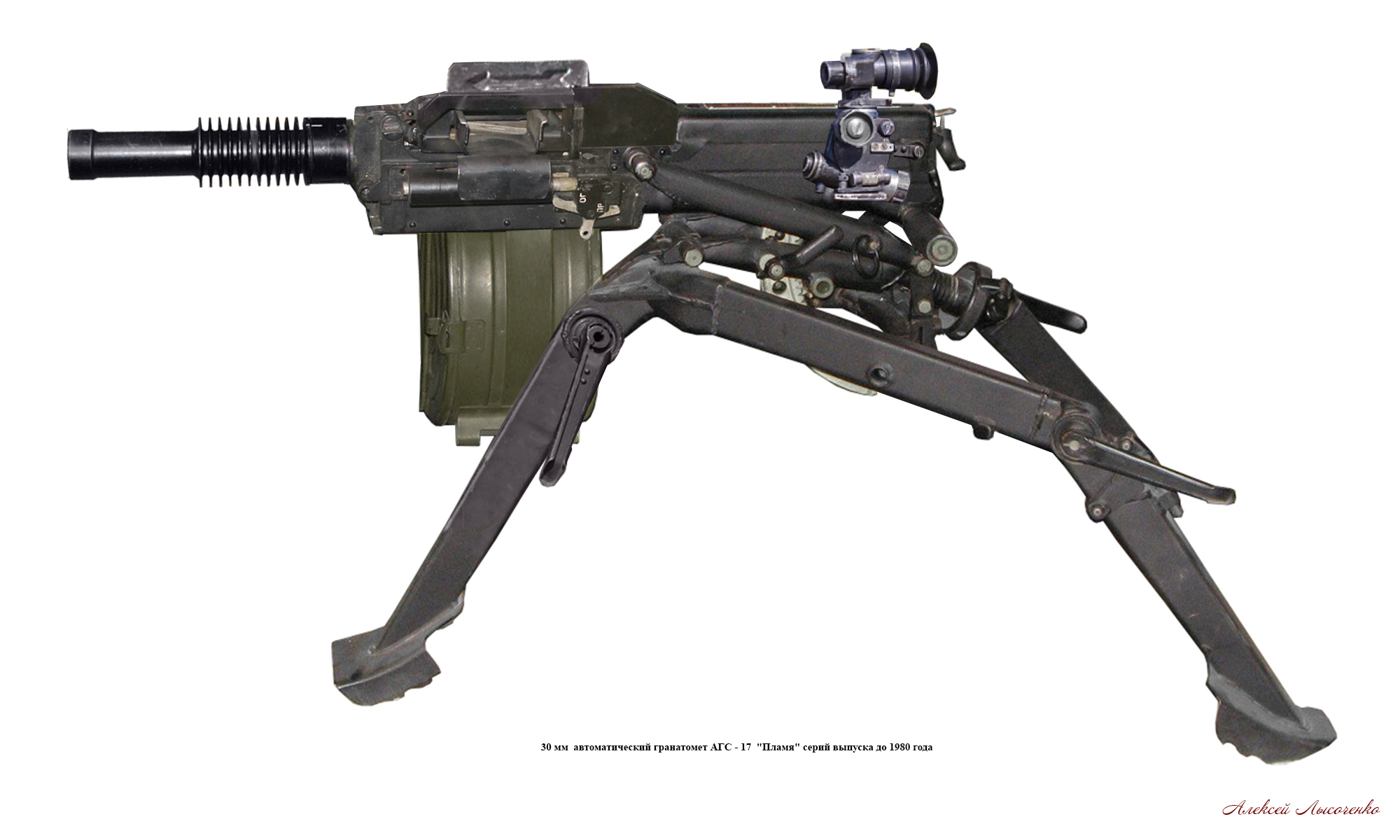

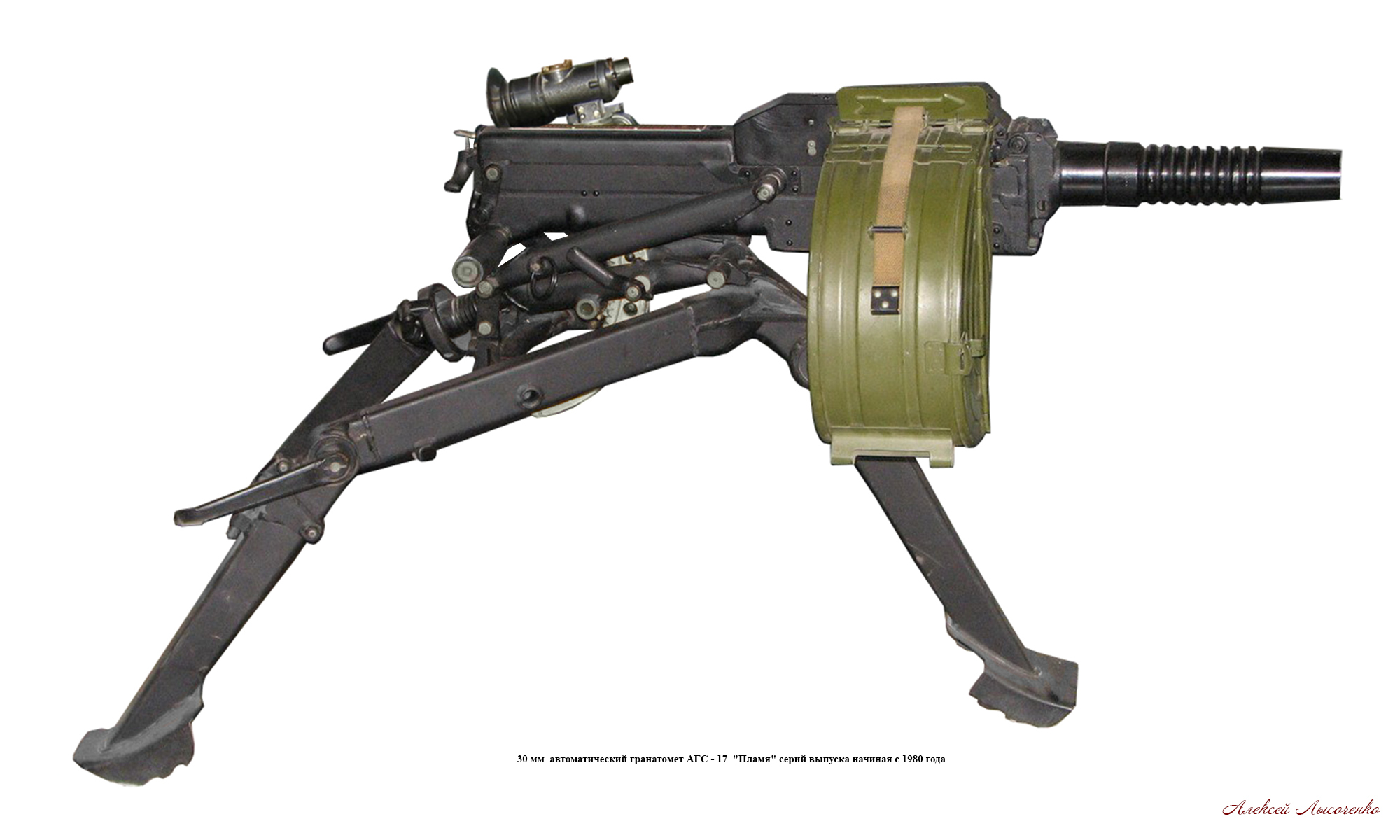

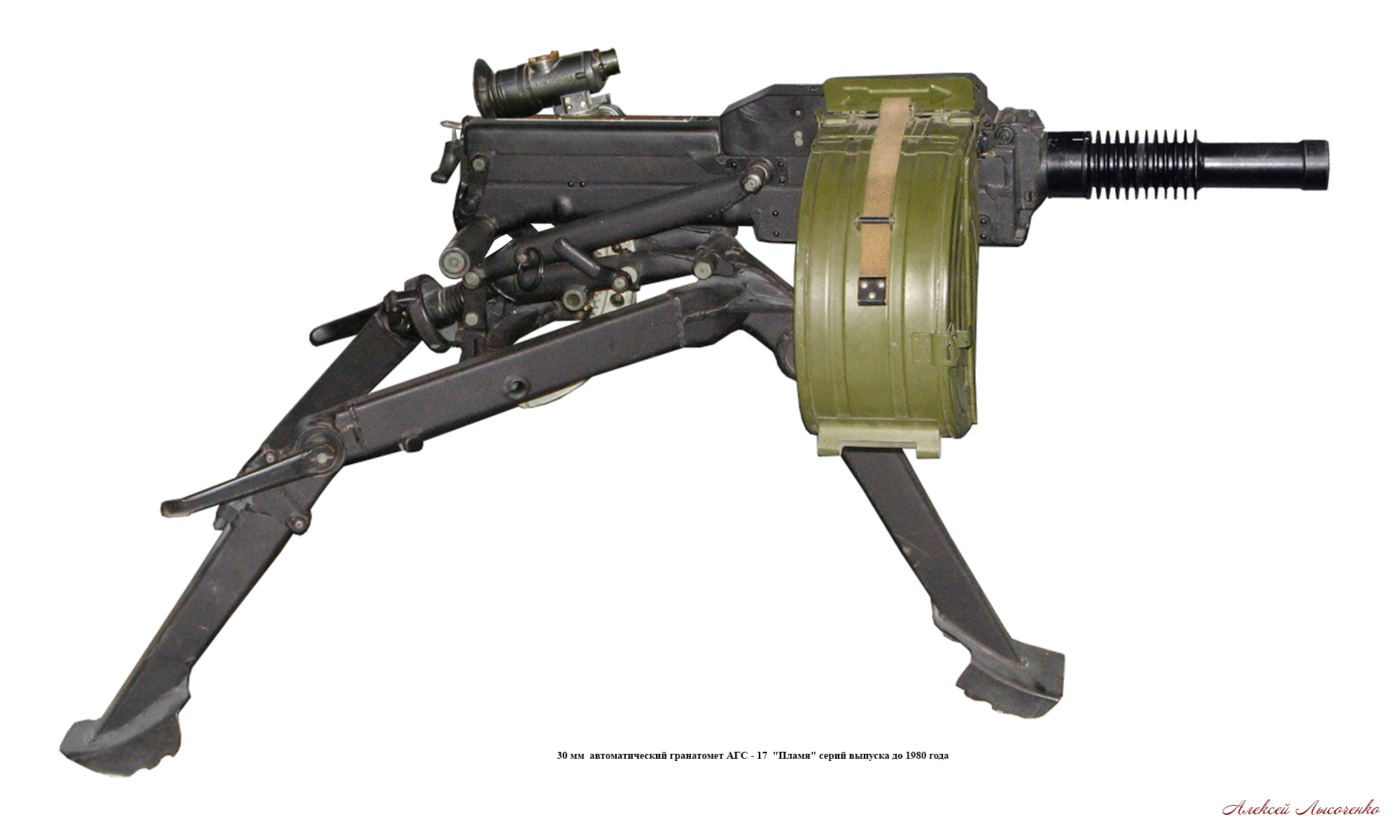

30 мм АВТОМАТИЧЕСКИЙ ГРАНАТОМЕТ НА СТАНКЕ АГС - 17 "Пламя"

(6-Г-10)

 Автоматические гранатометы

   Впервые идея создания автоматического противопехотного гранатомета возникла у главного конструктора Особого конструкторского бюро № 16 (ОКБ - 16, ныне Конструкторское бюро точного машиностроения имени А.Э. Нудельмана, АО КБ "Точмаш", г. Москва) Я.Г. Таубина, под руководством которого начинал свою научно-инженерную деятельность известный советский конструктор А.Э. Нудельман, в конце 30-х годов прошлого века. К началу 1939 г. в ОКБ при активном участии А.Э. Нудельмана был разработан 40 мм автоматический гранатомет на колесном станке под 40 мм винтовочную гранату. К середине того же года были изготовлены опытные образцы нового оружия, которые успешно прошли заводские испытания. Войсковые испытания автоматический гранатомет проходил в условиях реальных боевых действий, установленный на речных бронекатерах - в сентябре - октябре 1939 г. в ходе похода в Западную Белоруссию и в течении советско-финской войны 1939-1940 гг. - с колесного станка. Несмотря на положительные заключения по итогам боевого применения, гранатомет на вооружение принят не был по причине значительной массы, сложности конструкции и затруднений в организации производства должного количества боеприпасов к нему.
    К теме автоматического гранатомета вновь вернулись только в конце 60-х годов, под впечатлением результатов боевого применения американскими войсками собственного 40 мм автоматического гранатомета Mk-19 в ходе вьетнамской войны. Опытно - конструкторские работы по созданию автоматического гранатомета (тема "Пламя") начались в 1967 году в КБ "Точмаш" под общим руководством генерального конструктора КБ А.Э. Нудельмана, непосредственная ответственность за разработку проекта и цикл испытаний была возложена на главного конструктора А.Ф. Корнякова. Большой вклад в создание гранатомета внес и конструкторский коллектив в составе В.Я. Неменова, А.Ф. Носова, О.В. Прянишникова, Ю.И. Пухова и А.А. Рихтера. Дальнейшие работы по созданию нового гранатомета проводились в соответствии с требованиями изложенными в Постановлении Совета Министров СССР от 26 декабря 1968 года № 1044/381. Постановлением, кроме всего прочего, ставилась задача на разработку авиационной (АГ - 17А) и морской модификаций (АГ - 17М) автоматических гранатометов для установки на вертолеты и катера.
    В ходе проектных работ широко использовались еще довоенные наработки ОКБ - 16. Для снижения общей массы гранатомета было решено выполнить проектирование узлов и механизмов под калибр 30 мм и отказаться от колесного станка в пользу станка - треноги. Разработка проекта выстрела с 30 мм осколочной гранатой была выполнена в 1969 г. специалистами Государственного союзного конструкторского бюро приборостроения (ГСКБП, бывшее ГСКБ-47, ныне АО Научно - производственное объединение "Базальт", АО НПО "Базальт", г. Москва) под руководством главных конструкторов Е.И. Дубровина и П.П. Топчана. В начале 1969 года успешно прошли заводские испытания автоматического гранатомета на станке (заводской индекс 216-П). После них сразу же была изготовлена предсерийная партия для полигонных и войсковых испытаний, которые продолжались до конца года. В 1970 г. автоматический гранатомет был принят на вооружение под названием "30 мм автоматический гранатомет на станке" (АГС-17 "Пламя", индекс ГРАУ 6-Г-10). Одновременно на вооружение был принят и 30 мм осколочный гранатометный выстрел ВОГ-17. Серийное производство АГС-17 было организовано в том же году на Вятско - Полянском машиностроительном заводе "Молот" (ВПМЗ, ныне не существует; правопреемник ООО "Молот - Оружие" г. Вятские Поляны Кировской области). Выстрелы ВОГ-17 производились на Челябинском заводе "Сельмаш" (ныне АО "Сигнал") и Эльбанском механическом заводе (ныне АО Дальневосточное производственное объединение "Восход", ДВПО "Восход", г. Эльбан Амурской области). Оптические прицелы ПАГ-17 были разработаны и производились на Новосибирском приборостроительном заводе (НПЗ, ныне  АО "Новосибирский приборостроительный завод", АО "НПЗ"). АГС - 17 состоит на вооружении по настоящее время. Автоматическими гранатометами комплектуются гранатометные взводы мотострелковых батальонов. В боекомплект гранатомета входят 30 мм осколочные выстрелы ВОГ-17 со взрывателем мгновенного действия и ВОГ-17М с самоликвидатором. Поставлялся на экспорт в страны участницы организации Варшавского договора, кроме того в Анголу, Вьетнам, на Кубу, Ирак, Иран, Финляндию, Югославию. Производится по лицензии в Болгарии, Сербии, Финляндии, без лицензии - в Китае (собственная разработка на основе АГС-17).
    30 мм автоматический гранатомет  на станке предназначен для поражения живой силы и огневых средств противника расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот). Стрельба из гранатомета ведется настильной или навесной траекторией, короткими (до пяти выстрелов), длинными (до десяти выстрелов) очередями и непрерывно. Подача выстрелов производится из  коробки на 29 выстрелов, снаряженных в звеньевую ленту. Охлаждение ствола гранатомета воздушное, допускающее ведение непрерывного огня до 300 выстрелов.
    Гранатомет состоит из тела гранатомета, станка и прицела.
   Тело гранатомета состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затвора, возвратных пружин, ударно - спускового механизма, крышки ствольной коробки с механизмом перезаряжания.
    Ствол служит для направления полета гранаты. Внутри ствол имеет канал с шестнадцатью нарезами, вьющимися слева вверх направо.
    Ствольная коробка служит для соединения частей и механизмов гранатомета, направления движения затвора и для обеспечения запирания канала ствола затвором.
    Затвор служит для досылания выстрела в патронник, запирания канала ствола, производства выстрела, удержания и извлечения гильзы, приведения в действие ударника, механизмов подачи ленты и отражения гильзы.
    Возвратные пружины служат для возвращения затвора в переднее положение, удержания его в этом положении и торможения затвора при его движении назад. Каждая возвратная имеет направляющую, стержень и замок.
    Приемник служит для направления и передвижения ленты с выстрелами при стрельбе и отражения гильзы. Он состоит из основания приемника, механизма подачи ленты с выстрелами и механизма отражения гильзы.
    Ударно - спусковой механизм служит для постановки ударника на боевой взвод, спуска его с боевого взвода, нанесения удара по рычагу бойка, регулирования темпа стрельбы, постановки гранатомета на предохранитель
    Крышка ствольной коробки предохраняет от загрязнения ствольную коробку и размещенные в ней части гранатомета, а также служит для размещения в ней механизма перезаряжания.

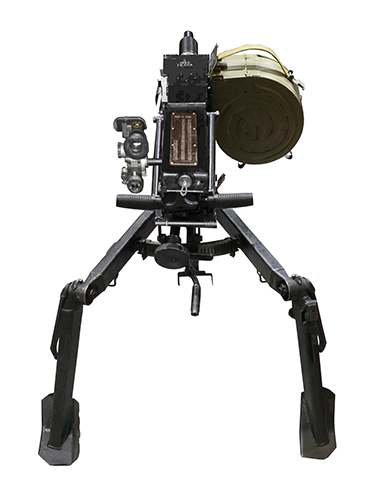

    Станок состоит из основания, вертлюга, нижней и верхней люлек и механизма вертикальной наводки.
    Прицел состоит из корпуса, в котором собраны угломер и механизм углов возвышения и головки с оптической системы.

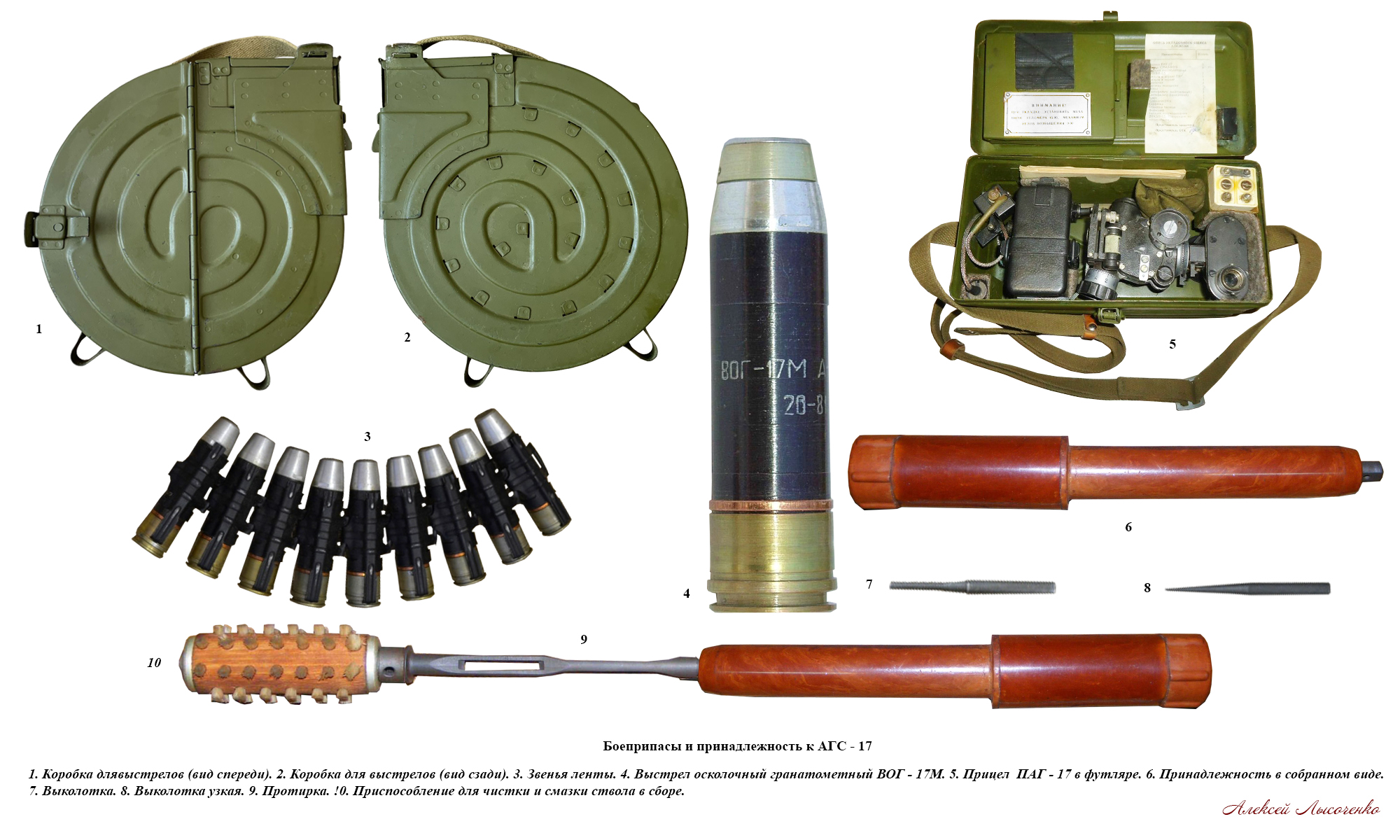

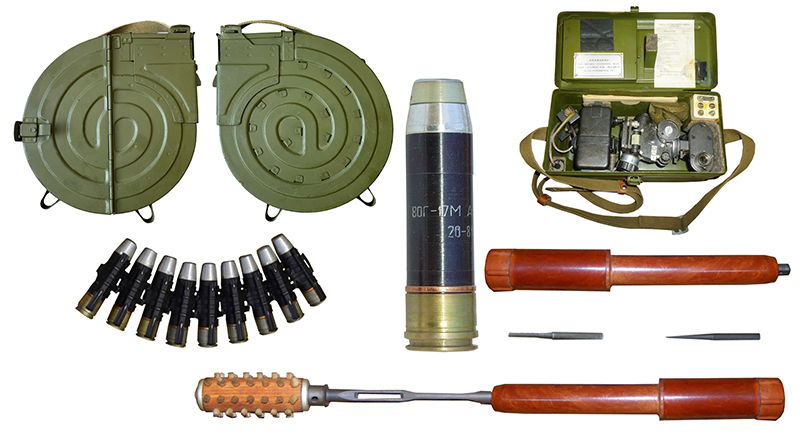

    В комплект гранатомета входят: три коробки для выстрелов с десятью лентами по десять звеньев каждая, чехол для переноски тела гранатомета, две лямки для переноски станка, комплект запасных частей, инструмента и принадлежности. Кроме того, на шесть гранатометов предусмотрена одна трубка холодной пристрелки.
    Выстрел к гранатомету состоит из осколочной гранаты, порохового заряда и взрывателя.
    Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора. При выстреле пороховые газы, действуя на дно гильзы, отбрасывают затвор в крайнее заднее положение. При этом гильза выходит из патронника и происходит отпирание канала ствола; затвор, перемещаясь назад, сжимает возвратные пружины, отводит переднее плечо рычага подачи влево, и подаватель продвигает очередной выстрел к входному окну ствольной коробки; с помощью отражателя гильза выбрасывается из ствольной коробки наружу. Под действием сжатых возвратных пружин затвор возвращается в переднее положение, досылает очередной выстрел в патронник ствола и взводит ударник. К моменту подхода затвора в крайнее переднее положение происходит запирание канала ствола затвором, удерживаемом в переднем положении возвратными пружинами, и разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боек разбивает капсюль - воспламенитель выстрела. Происходит выстрел, и работа автоматики гранатомета повторяется. Стрельба будет продолжаться до тех пор, пока не будет отпущен спусковой рычаг или пока в ленте не будут израсходованы все выстрелы. Если после выстрела не будет нажат спусковой рычаг, то ударник встанет на шептало и стрельба прекратится; для продолжения стрельбы необходимо вновь нажать на спусковой рычаг.
    При выстреле под действием пороховых газов граната выбрасывается из канала ствола и с помощью нарезов в канале ствола приобретает вращательное движение вокруг своей оси. На расстоянии 10 - 30 метров от дульного среза ствола происходит взведение взрывателя, а при встрече с преградой взрыватель срабатывает, вызывая детонацию разрывного заряда гранаты, при этом пружина и корпус гранаты дробится на осколки, которые поражают живую силу противника.
