40 мм РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ - 7

Ручные противотанковые гранатометы

       В 1954 году силами НИИ - 3 Главного артиллерийского управления (г. Москва, ныне ФГУП "3-й Центральный научно - исследовательский институт" ("3-й ЦНИИ") Министерства Обороны России) было проведено исследование по определению соответствия тактико - технических характеристик имеющихся противотанковых средств ближнего радиуса применения требованиям современного общевойскового боя. По результатам исследования в том же году ГАУ были разработаны и выданы тактико - технические требования на разработку проекта более совершенного, чем состоящий на вооружение РПГ - 2, гранатометного комплекса. К этому времени работами по разработке ручных противотанковых гранатометов и боеприпасов к ним проводились  на нескольких предприятиях: Научно - исследовательский институт № 24 (НИИ - 24, г. Москва, ныне АО "Нучно - исследовательский машиностроительный институт имени Бахарева", АО "ГосНИИмаш "), Научно - исследовательский институт № 6 (НИИ - 6, г. Москва, ныне ФГУП "Центральный научно - исследовательский институт химии и механики", ФГУП "ЦНИИХМ"), Научно - исследовательский институт № 1 ( НИИ - 1, г. Москва, ныне АО "Корпорация "Московский институт теплотехники", АО "Корпорация МИТ"),  Специализированное научно - исследовательское предприятие (СНИП, г. Красноармейск Московской области, ныне АО "Красноармейский научно - исследовательский институт механизации", АО "КНИИМ") и Научно - исследовательский инженерный институт (НИИИ, г. Балашиха Московской области, ныне АО "Научно - исследовательский инженерный институт", АО "НИИИ"). Однако, разработка гранатометов не являлась главной темой этих предприятий, работы велись неспешно и до конечного результата, как правило, не доводились. С целью проведения единой технической политики, концентрации сил и средств приказом Государственного комитета по оборонной технике в 1958 году головным предприятием по разработке гранатометных комплексов было назначено Государственное союзное конструкторское бюро № 47 (ГСКБ - 47, г. Москва, ныне АО Научно - производственное объединение "Базальт", АО НПО "Базальт"), во исполнение которого которого в Красноармейском филиале ГСКБ - 47 была создана замкнутая система структурных подразделений для разработки гранатометов: конструкторское отделение, механический цех, снаряжательное производство и испытательная станция. Работа по проектированию нового гранатомета были начаты немедленно под общим руководством руководителя ГСКБ - 47 А.И. Купчихина. Главным конструктором был назначен П.П. Топчан, ведущим - непосредственный создатель нового гранатомета - В.К. Фирулин. К отработке технологических проектов были привлечены десятки предприятий, основные из которых: Опытно - конструкторское бюро завода № 575 (г. Ковров Владимирской области, ныне ПАО "Ковровский механический завод"), на котором под руководством В.В. Дегтярева (сын известного советского конструктора) разрабатывалась технология производства нового гранатомета, взрыватель для гранатометного выстрела разрабатывался ГСКБ - 604 (г. Железнодорожный Московской области, ныне АО "Научно - исследовательский технологический институт имени Снегирева", АО "НИТИ"), разработка порохового заряда для гранаты нового гранатомета бала поручена научно - исследовательскому институту № 125 (НИИ - 125, г. Дзержинский Московской области, ныне ФГУП Федеральный центр двойных технологий "Союз", ФГУП ФЦДТ "Союз"),  прицельные приспособления создавались в конструкторском бюро Новосибирского приборостроительного завода (ныне ФГУП Производственное объединение "Новосибирский приборостроительный завод").

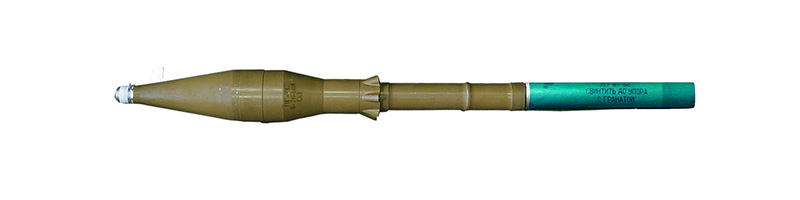

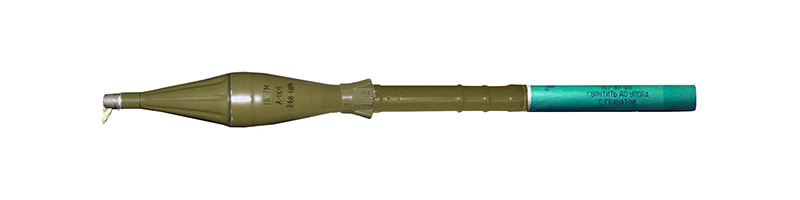

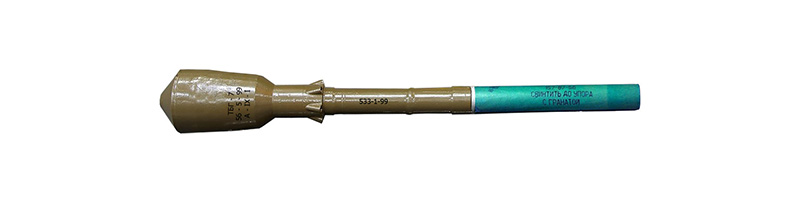

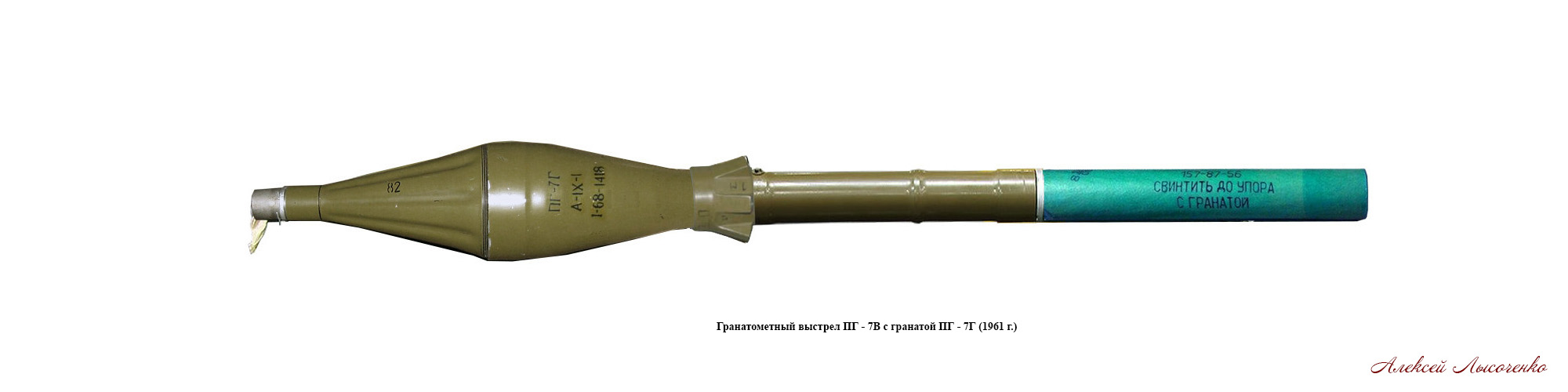

    В основу конструкции нового гранатомета были положены оправдавшие себя конструктивные решения примененные при создании РПГ - 2. Так же, как и предшественник, новый гранатомет являлся безоткатной системой многоразового применения с выстрелом с надкалиберной боевой частью. В отличие от РПГ - 2, новый РПГ имеет уширение ствола в средней его части для более полного использования энергии газов, образующихся при сгорании порохового заряда. На заднем конце ствола имеется конусообразный раструб (сопло), предназначенный для усиления реактивного эффекта  при выстреле. Кроме механических прицельных приспособлений новый РПГ имеет оптический прицел. Для нового гранатомета был разработан и новый активно - реактивный выстрел. Главное и принципиальное отличие выстрела ПГ - 7В от выстрела ПГ - 2В - в наличие реактивного двигателя. Он устанавливается сзади головной части гранаты и отличается простой конструкцией.
    К началу лета были изготовлены первые опытные образцы гранатомета, которые были представлены руководству Министерства Обороны СССР и лично Министру Обороны маршалу Советского Союза Р.Я. Малиновскому. Отзывы представителей Министерства были в общем положительные, но был отмечен ряд недостатков, требующих устранения. Доработка и устранение выявленных недостатков заняло около полугода.  Следующий этап испытаний гранатомета начался 25 февраля и завершились 11 июня 1960 года. По их итогам комиссия рекомендовало изготовить предсерийную партию РПГ с учетом устранения выявленных недостатков, для войсковых испытаний. Были доработаны защитные накладки, механический прицел и планка для установки оптического прицела. Войсковые испытания прошли в целом успешно. По их итогам новый гранатометный комплекс был принят на вооружение Советской Армии Постановлением Совета Министров СССР от 15 июня 1961 года № 535/222 под названием "гранатомет РПГ 7 - гранатометный выстрел ПГ - 7В".
    Серийное производство РПГ - 7 организовали на заводе № 575, где ранее производился РПГ - 2. Производство же новых боеприпасов развернули на ранее не задействованных для этого предприятиях. Так, гранаты ПГ-7 начали снаряжать на заводе № 254 (г. Челябинск, ныне ОАО "Сигнал") — для этого в 1961 году там пришлось задействовать гранатный цех, поставленный на консервацию сразу после войны. Установочную партию «изделия 159» (так в условиях секретности именовалась ПГ-7) в Челябинске дали в 1964 году. Вторым заводом по производству гранат стал снаряжательный  завод № 56 (г. Нижний Тагил Свердловской области, ныне АО Химический завод "Планта"). Корпусные детали стали делать на заводе № 71 (г. Касли Челябинской области, ныне ООО Производственное объединение "Каслинский машиностроительный завод", ООО ПО "КМЗ"). Оптические прицелы ПОГ - 7 изготовлялись на Новосибирском приборостроительном заводе.

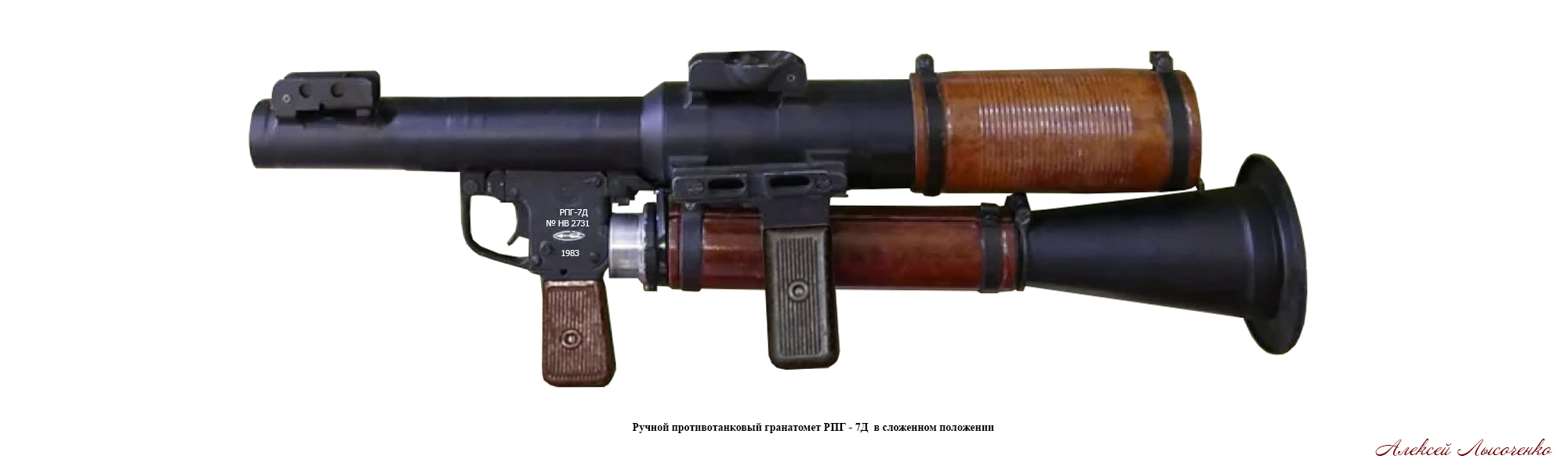

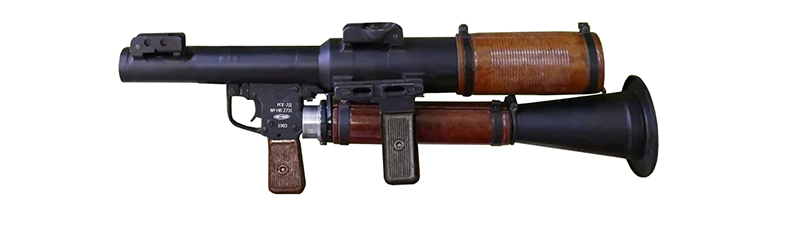

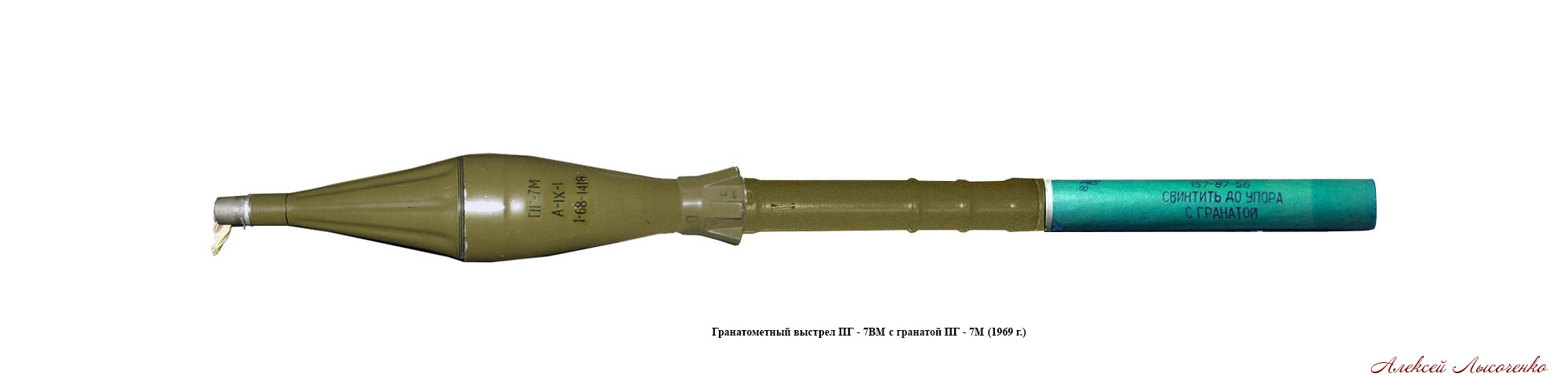

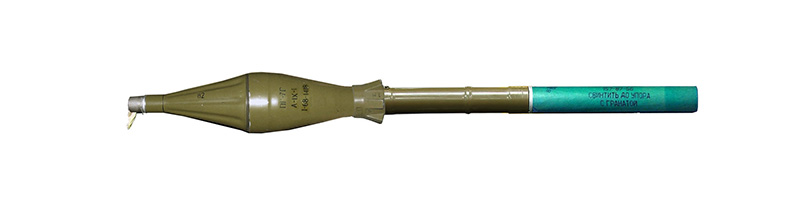

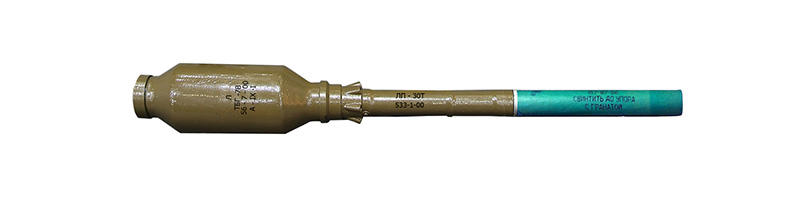

    После организации серийного производства РПГ - 7 и боеприпасов к нему в ГСКБ - 47 приступили к работам, с целью улучшения тактико - технических характеристик гранатометного комплекса. В 1963 году специально для воздушно-десантных войск СССР в Центральном конструкторско - исследовательском бюро спортвного и охотничьего оружия (ЦКИБ СОО, г. Тула, ныне в составе АО "Конструкторское бюро приборостроения имени академика Шипунова" в качестве филиала) разработали складной вариант гранатомёта — РПГ-7Д, позволяющий десантироваться гранатомётчику-парашютисту. Такой результат был достигнут благодаря уменьшению длины оружия в полтора раза (в десантном положении). В 1969 году был принят на вооружение модернизированный выстрел ПГ - 7ВМ, который был разработан под руководством ведущего конструктора В.И. Медведева. Впоследствии модернизации подвергся и взрыватель, получивший наименование ВП - 7М, его работа стала более стабильна. Улучшили характеристики стартового заряда, который стал называться ПГ - 7ПМ. Использование нового стартового заряда позволило повысить начальную скорость гранаты с 120 м/сек до 140 м \сек. Выстрел ПГ - 7ВМ производился до 1976 года включительно.

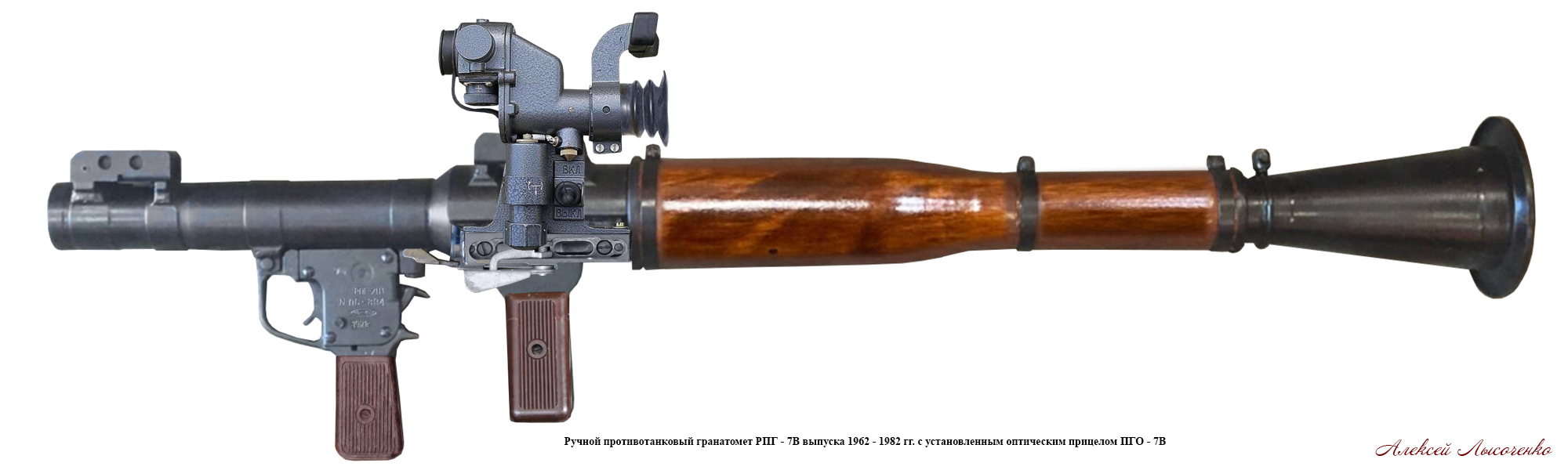

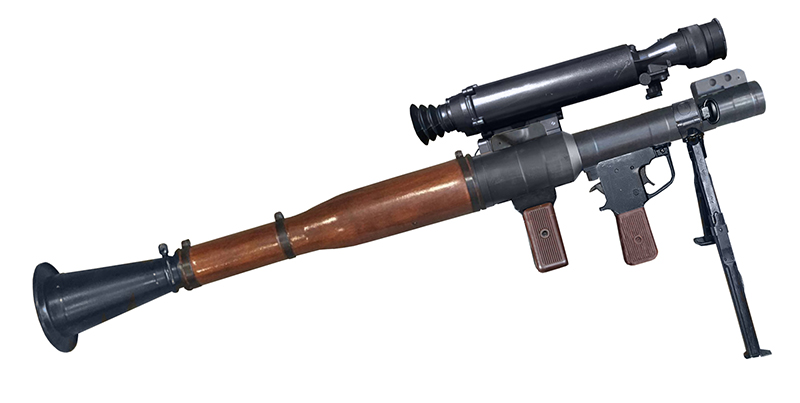

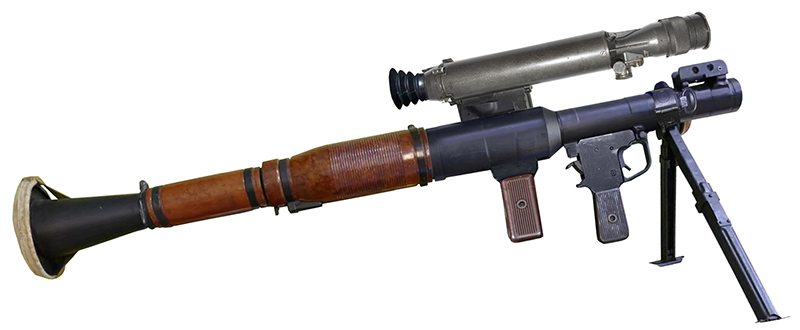

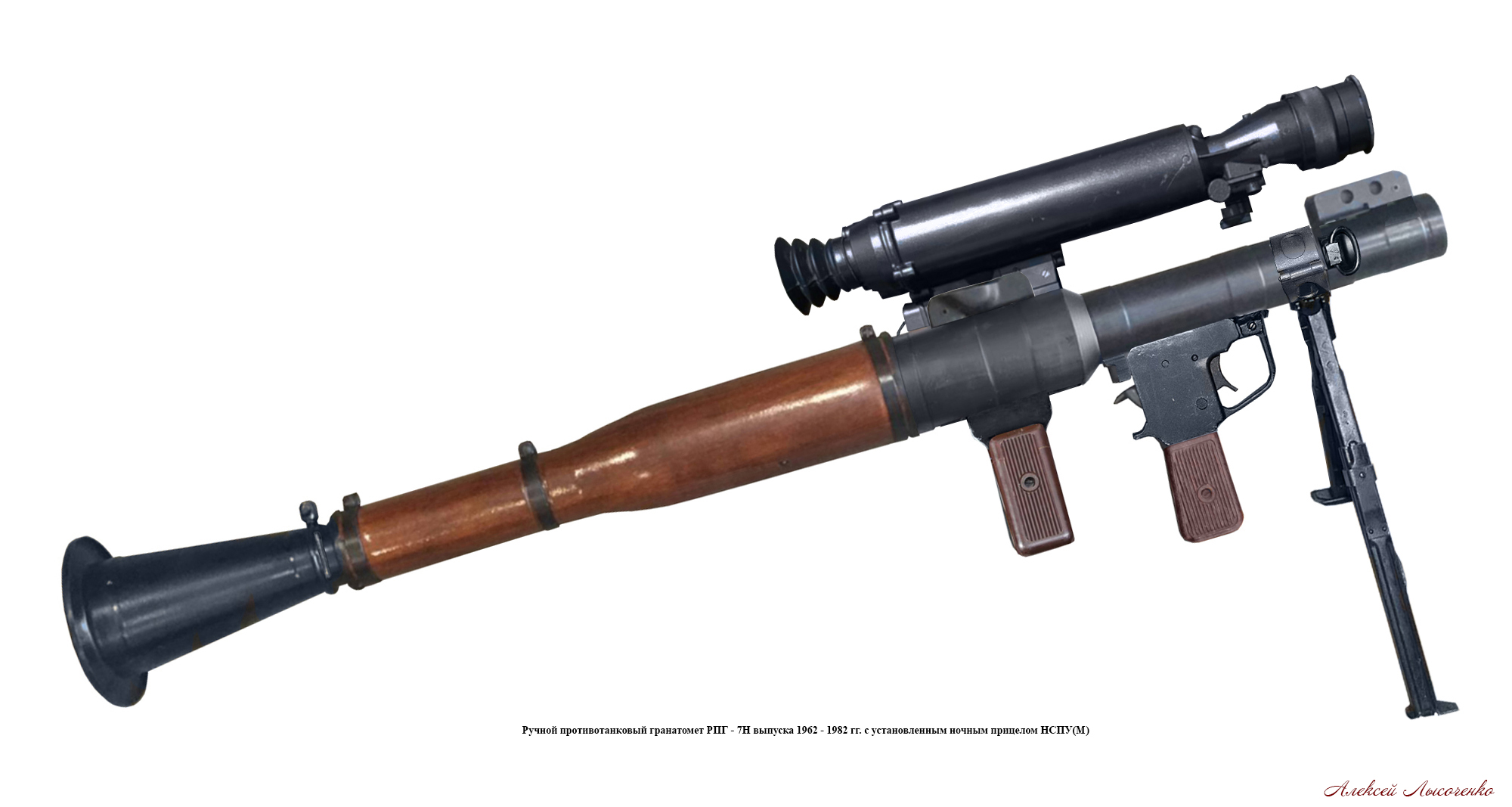

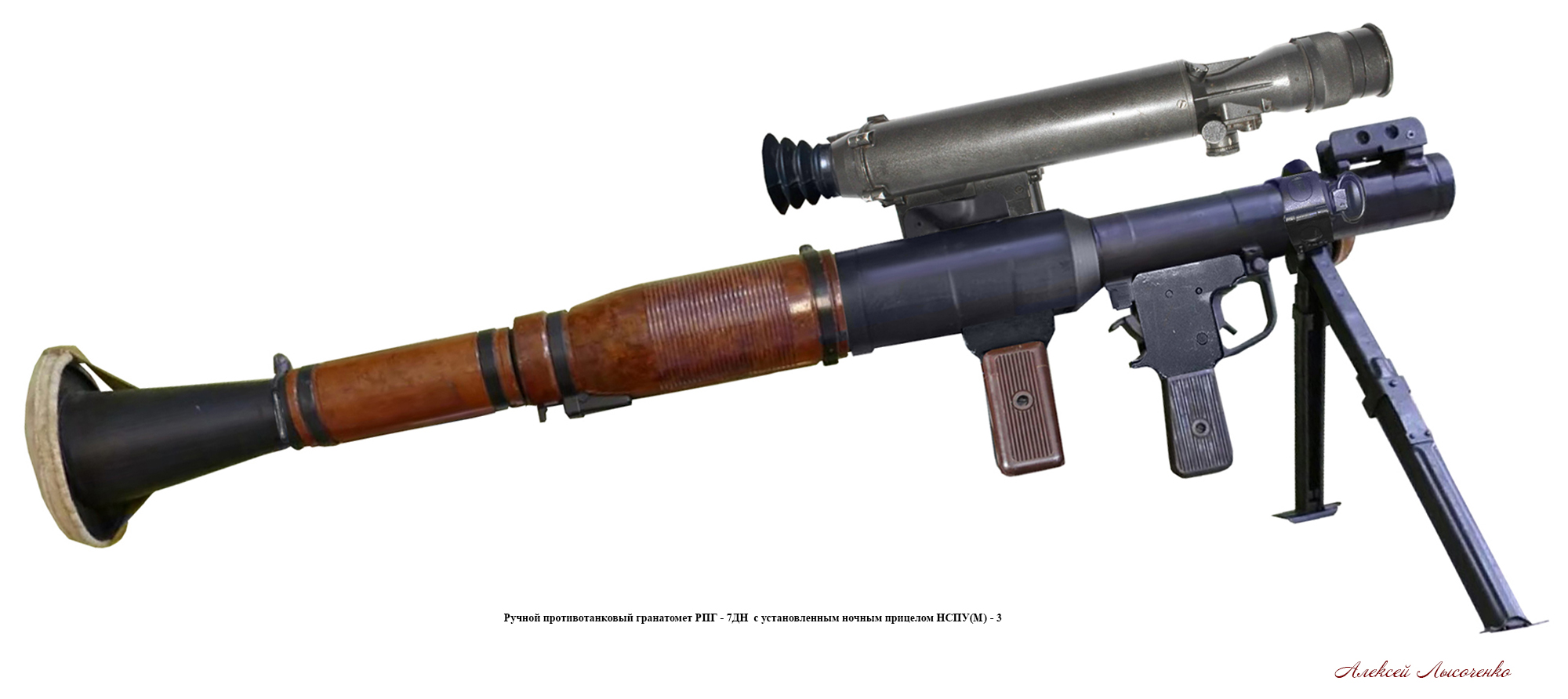

    После принятие на вооружение выстрела ПГ - 7ВМ был модернизирован оптический прицел ПГО - 7, получивший новое наименование ПГО - 7В. В нем были откорректированы углы прицеливания. Гранатомет с новым прицелом получил обозначение РПГ - 7В. Кроме гранатометов РПГ - 7 (РПГ - 7В) и РПГ - 7Д, в то же время были приняты на вооружение и их модификации с ночными электронно - оптическими прицелами ПГН-1 (1ПН24), НСПУ (1ПН34), НСПУ-3 (1ПН51), НСПУМ (1ПН58) и 1ПН93-2. Эти модификации получили обозначения РПГ - 7Н (РПГ - 7ВН, РПГ - 7ДН). В комплект этих гранатометов входила раздвижная двуногая сошка.

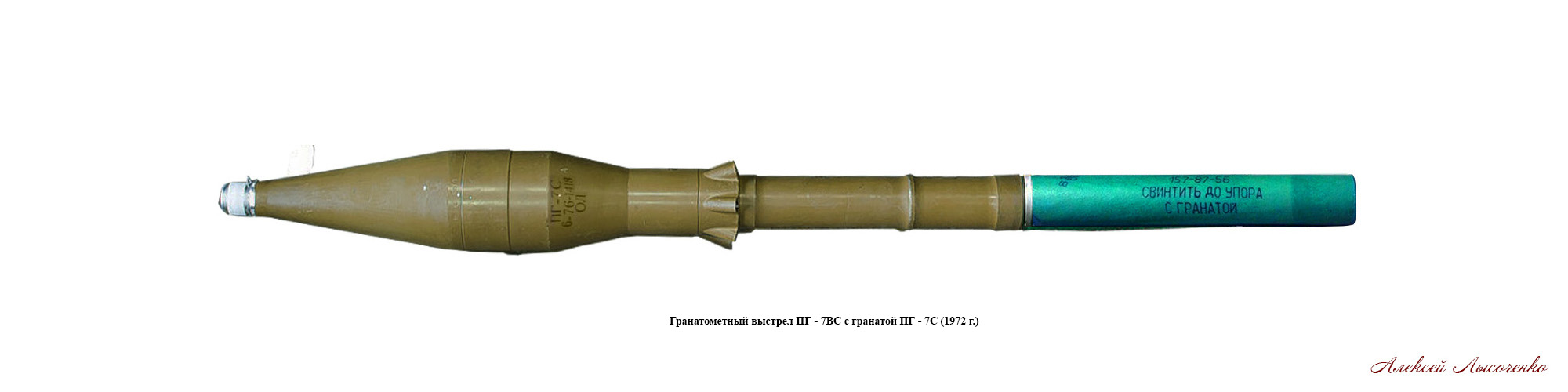

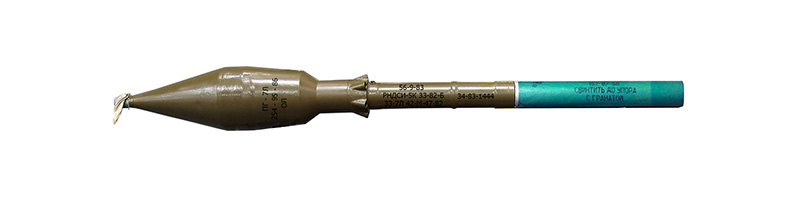

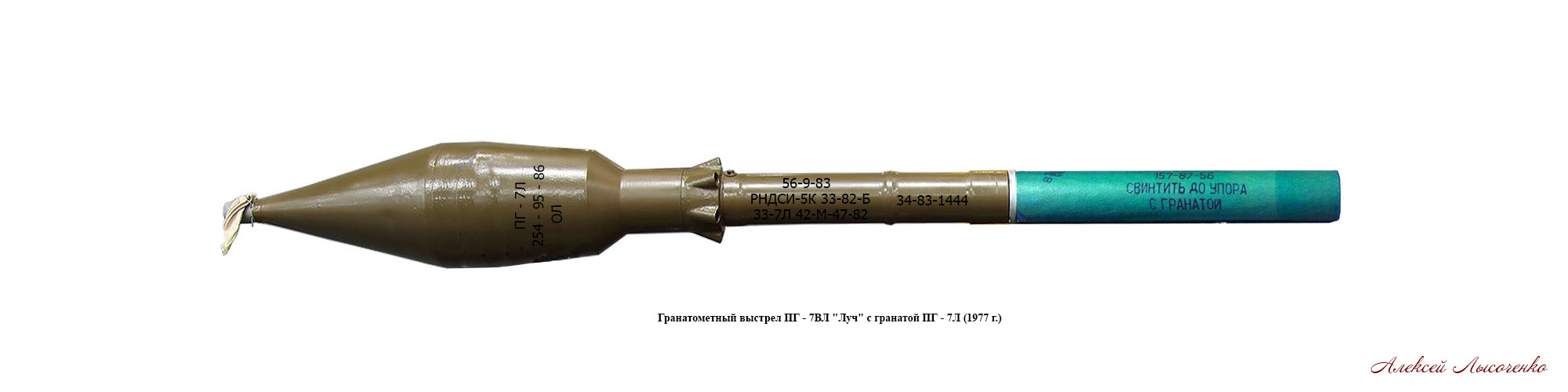

    С начала 70-х годов прошлого века совершенствование гранатометного комплекса осуществлялось за счет разработки новых выстрелов. В 1972 году был разработан и принят на вооружение выстрел ПГ - 7ВС с более мощным боевым зарядом гранаты из флегматизированного октогена (окфола) с повышенной бронепробиваемостью. Работы по проектированию проходили под руководством ведущих конструкторов В.П. Зайцева и О.Ф. Дзядуха. В 1977 году принимается на вооружение новый выстрел ПГ - 7ВЛ (название в ходе разработки "Луч", ведущий конструктор В.М. Ленин) с бронепробиваемостью 500 мм. К новой гранате был разработан взрыватель с повышенными безопасностью и надежностью ВЛ - 22.

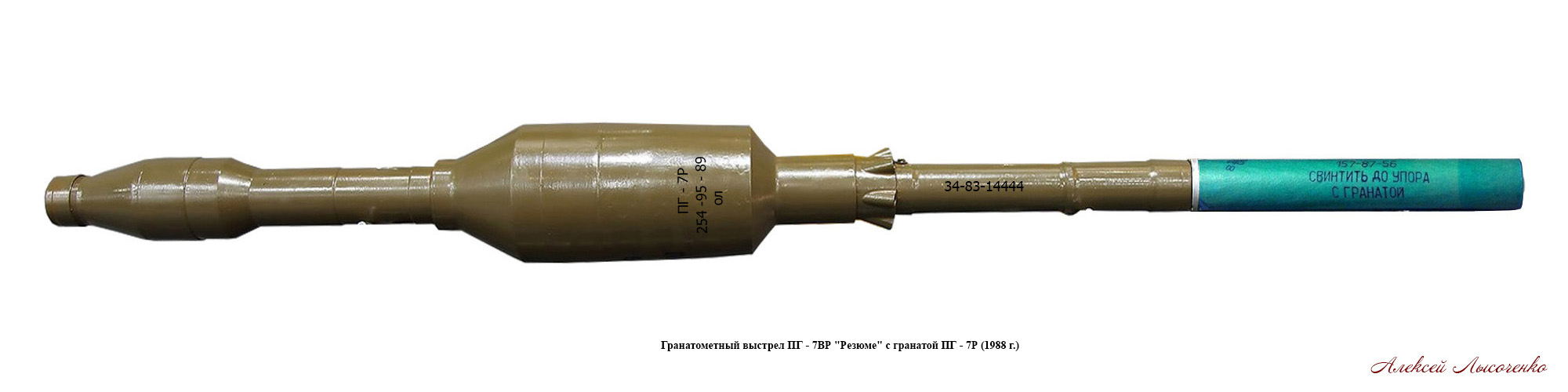

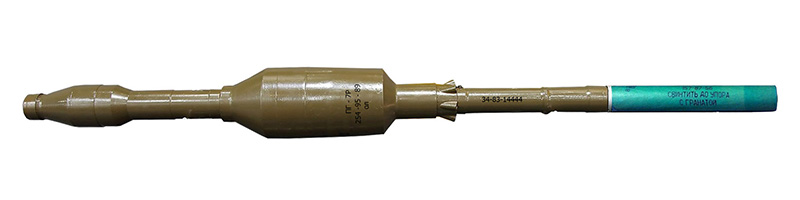

    Первый в мире выстрел для ручного гранатомета с тандемным расположением двух кумулятивных боевых частей был разработан в «ГНПП «Базальт» (г. Москва, ныне АО Научно - производственное объединение "Базальт", АО НПО "Базальт") под руководством ведущего конструктора А. Б. Кулаковского и принят на вооружение Советской Армии в 1988 году под наименованием ПГ-7ВР (Р — «Резюме», название опытно - конструкторской работы). Этот выстрел обеспечивал поражение танков с навесной динамической защитой. Боевая часть гранаты ПГ-7Р состоит из двух кумулятивных боевых частей — передней (предзаряда) калибром 64 мм и основной калибром 105 мм расположенных соосно. Передняя боевая часть, при попадании в блок динамической защиты, инициирует его взрывное действие. Основная боевая часть находится на некотором расстоянии от предзаряда, обеспечивающем её сохранение при подрыве переднего заряда и динамической защиты. Подрыв основной боевой части производится с небольшим замедлением.  Однако значительное увеличение массы гранаты привело к снижению дальности прицельной стрельбы до 200 м. Введение в состав боекомплекта гранатомета РПГ-7В нового выстрела с сильно отличающейся баллистикой гранат, потребовало некоторой доработки оптического прицела (он получил наименование ПГО-7ВЗ) и включения в состав гранатометного комплекса съемной, складной сошки (как на ночных вариантах гранатомета). Сетка нового оптического прицела ПГО - 7ВЗ имеет дистанционные шкалы для стрельбы всеми типами гранат, в том числе и разработанными позже термобарической ТБГ-7В и осколочной ОГ-7В. Изменения претерпел и механический прицел. Гранатометный комплекс с новым прицелом получил наименование РПГ-7В1, а его десантная модификация — РПГ-7Д2. В том же, 1988 году принимается на вооружение очередная разработка, получившая на стадии проектирования название "Танин" А.Б. Кулаковского - термобарическая граната ТБГ - 7, позднее при организации производства для новой гранаты был использован корпус основного заряда выстрела ПГ - 7ВР с целью унификации производства. Такой выстрел получил наименование ТБГ - 7В. Для стрельбы выстрелом ТБГ - 7В должны использоваться гранатометы РПГ - 7В1 и РПГ - 7Д2 имеющие прицельные приспособления, учитывающие баллистику этих гранат. В 1999 году был принят на вооружение осколочный гранатометный выстрел ОГ - 7В. Он был создан в ГНПП "Базальт" под руководством  ведущего конструктора М.М. Коноваева. На стадии опытно - конструкторских работ выстрел получил название "Осколок" Граната ОГ - 7 не имеет реактивного двигателя, необходимую скорость полета ей сообщает стартовый пороховой заряд, снаряжается головным взрывателем ГО - 2. Корпус головной части имеет заданное дробление, обеспечивающие образование при подрыве поля осколков массой не менее 0, 25 г.
    Гранатометный комплекс производится по лицензии в Болгарии, Грузии, Египте, Ираке, Иране, Китае, Румынии и в Судане. Состоит на вооружении большинства армий мира.

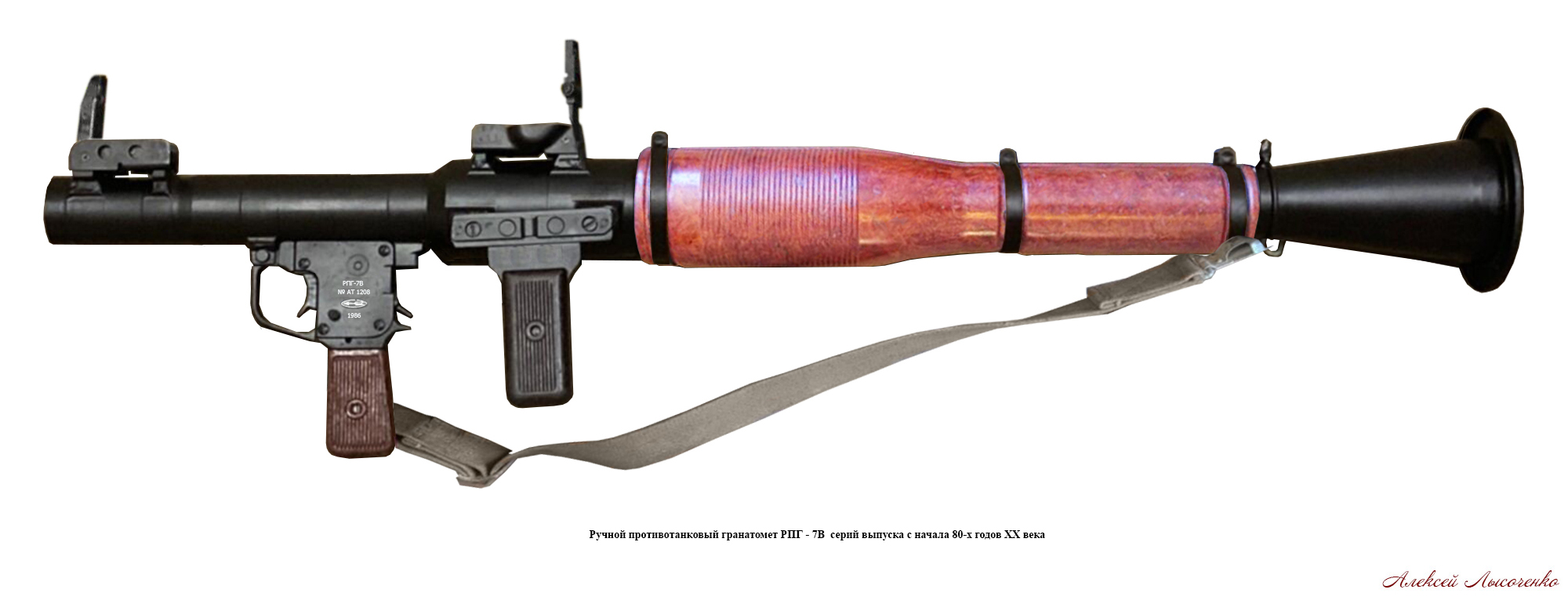

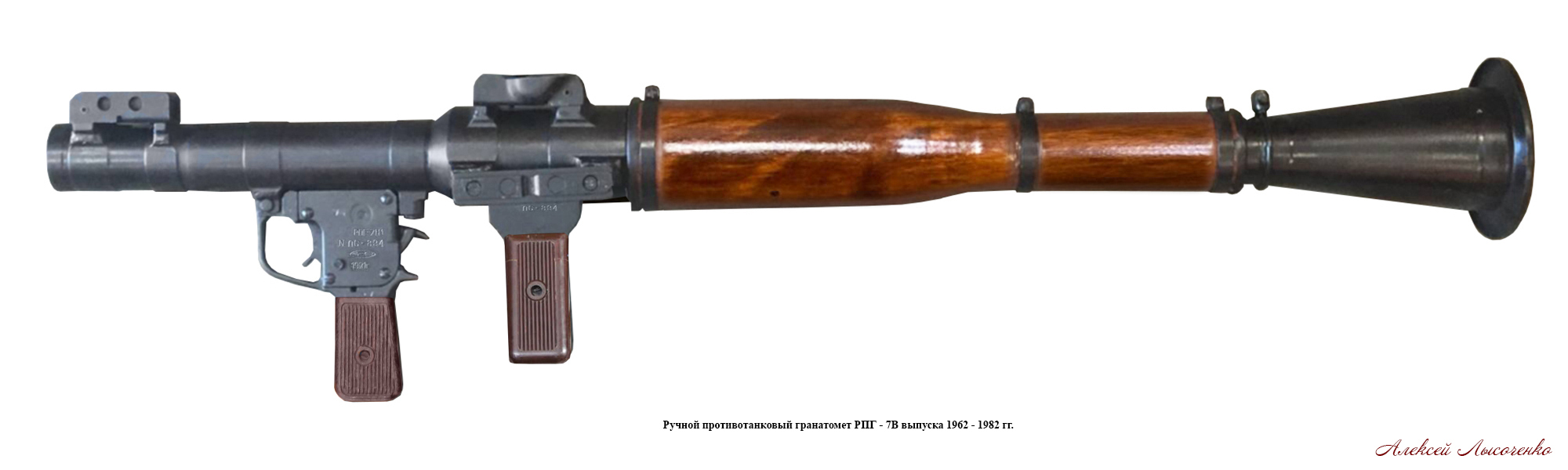

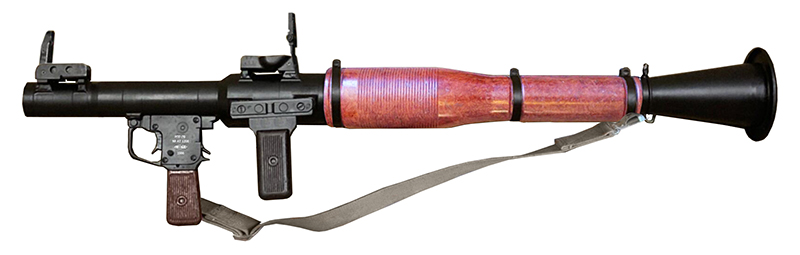

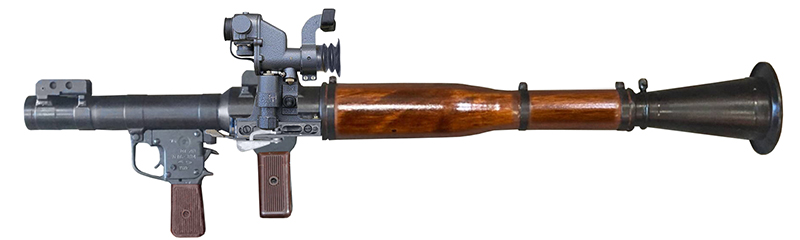

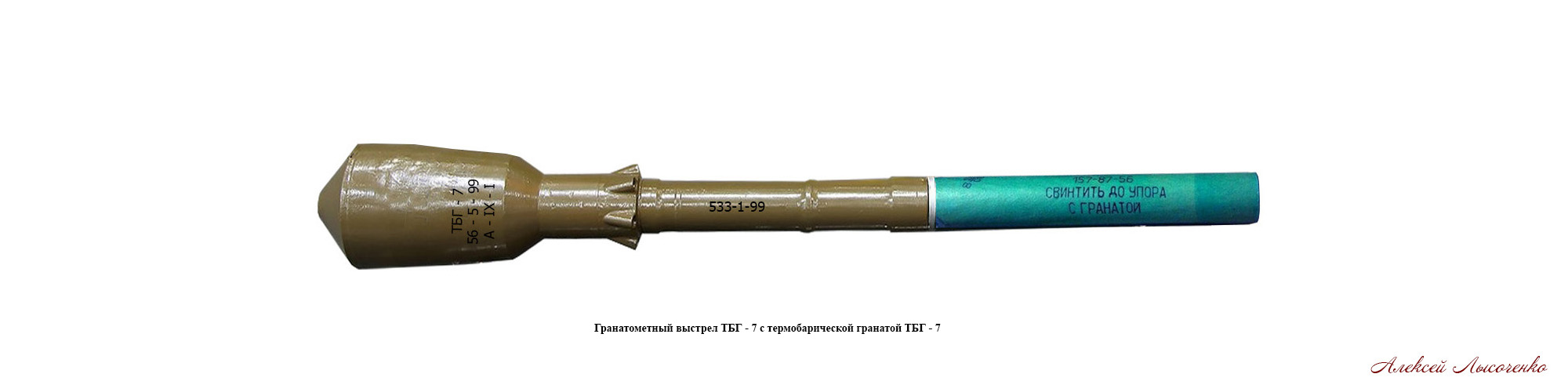

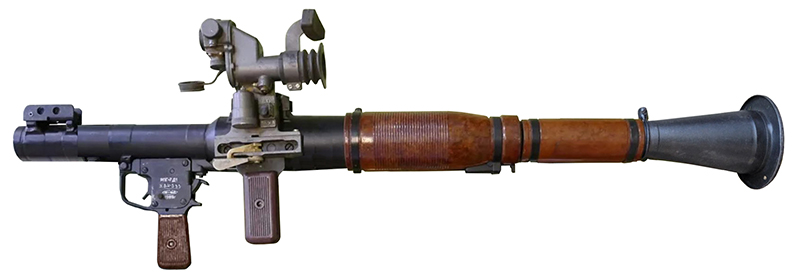

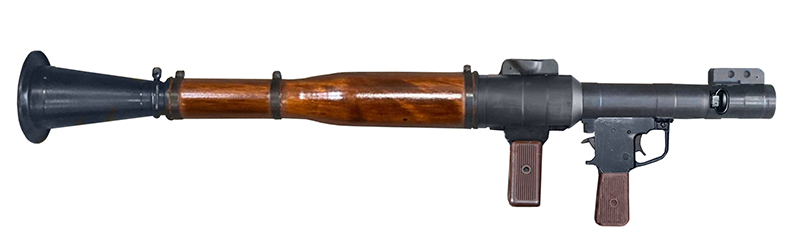

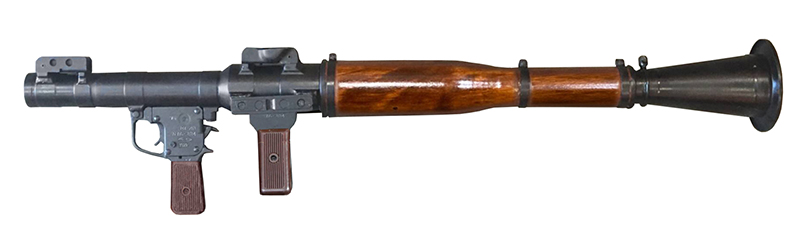

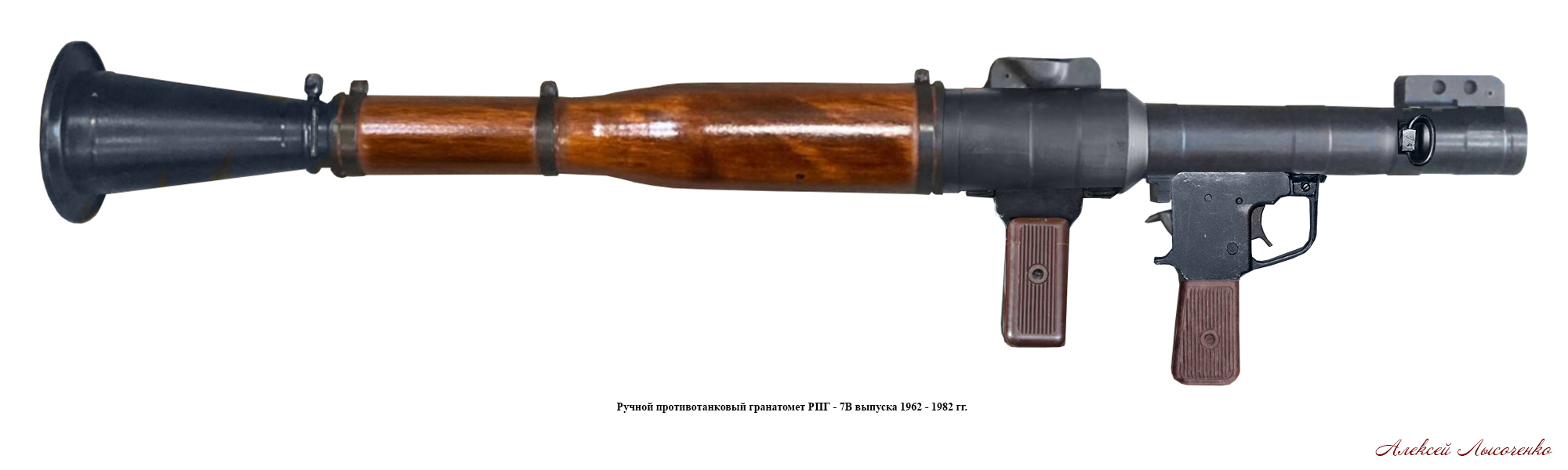

    Ручной противотанковый гранатомет РПГ - 7 (РПГ - 7В, РПГ - 7В1, РПГ - 7Д, РПГ - 7Д1, РПГ - 7Д2 и их модификации с ночными электронно - оптическими прицелами) предназначен для борьбы с танками, самоходно - артиллерийскими установками и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, расположенной открыто, а также находящейся в легких укрытиях, а также в сооружениях городского типа. Стрельба из гранатомета производится выстрелами ПГ - 7В, его модификациями, а из гранатометов РПГ - 7В и РПГ - 7Д2 и выстрелами с тандемными, термобарическими и осколочными боевыми частями.
    Гранатомет состоит из следующих основных частей и механизмов: а) ствол с механическим (открытым) прицелом; б) ударно - спусковой механизм с предохранителем; в) бойковый механизм; г) оптический прицел. У гранатомета РПГ - 7Д, кроме того, имеется механизм блокировки, а у гранатометов с ночными прицелами - основание механизма блокировки.
    Ствол гранатомета служит для направления полета гранаты и отвода пороховых газов при выстреле. Канал ствола гладкий, открытый с обоих концов. Ствол гранатомета состоит из трубы и патрубка. У гранатомета РПГ -7 патрубок прикреплен к трубе с помощью резьбы и сварки. У гранатомета РПГ - 7Д труба и патрубок соединяются сухарно с помощью секторных выступов патрубка и соответствующих им выемов трубы. Для предотвращения прорыва пороховых газов в кольцевой проточке трубы размещен обтюратор. На стволе имеются: на дульной части - вырез для фиксации гранаты; сверху - основания (выступы) для крепления мушки и прицельной планки; снизу - ушки для присоединения ударно - спускового механизма, основание бойкового механизма с гнездом и выступом для крепления ударно - спускового механизма, тонкостенный выступ для крепления рукоятки ствола; слева - планку с выступами для крепления оптического или ночного прицела; справа - две антабки для крепления ремня. У гранатомета РПГ - 7Д имеются на трубе выступы с пазами, а на патрубке - стойка с фиксатором и пружиной для крепления патрубка на трубе в десантном положении; проушины для крепления корпуса (кожуха) механизма блокировки. На стволе закреплены хомутиками деревянные (пластиковые) накладки, предохраняющие гранатометчика от ожога при стрельбе. Хомутики стягиваются винтами.
    Ударно - спусковой механизм служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки гранатомета на предохранитель. Он состоит из корпуса, курка, предохранителя, спускового крючка, шептала и стержня с боевой пружиной. У гранатомета РПГ - 7Д с тросовым механизмом блокировки в ударно - спусковой механизм дополнительно введены переводчик с рычагом и пружиной, вкладыш и штифт, а также изменена конструкция предохранителя. У гранатомета с ночным прицелом дополнительно вводится основание механизма светоблокировки.
    Прицельные приспособления служат для наводки гранатомета при стрельбе по целям на различные расстояния. Они состоят из оптического прицела ПГО - 7 (ПГО - 7В) и механического (открытого) прицела.

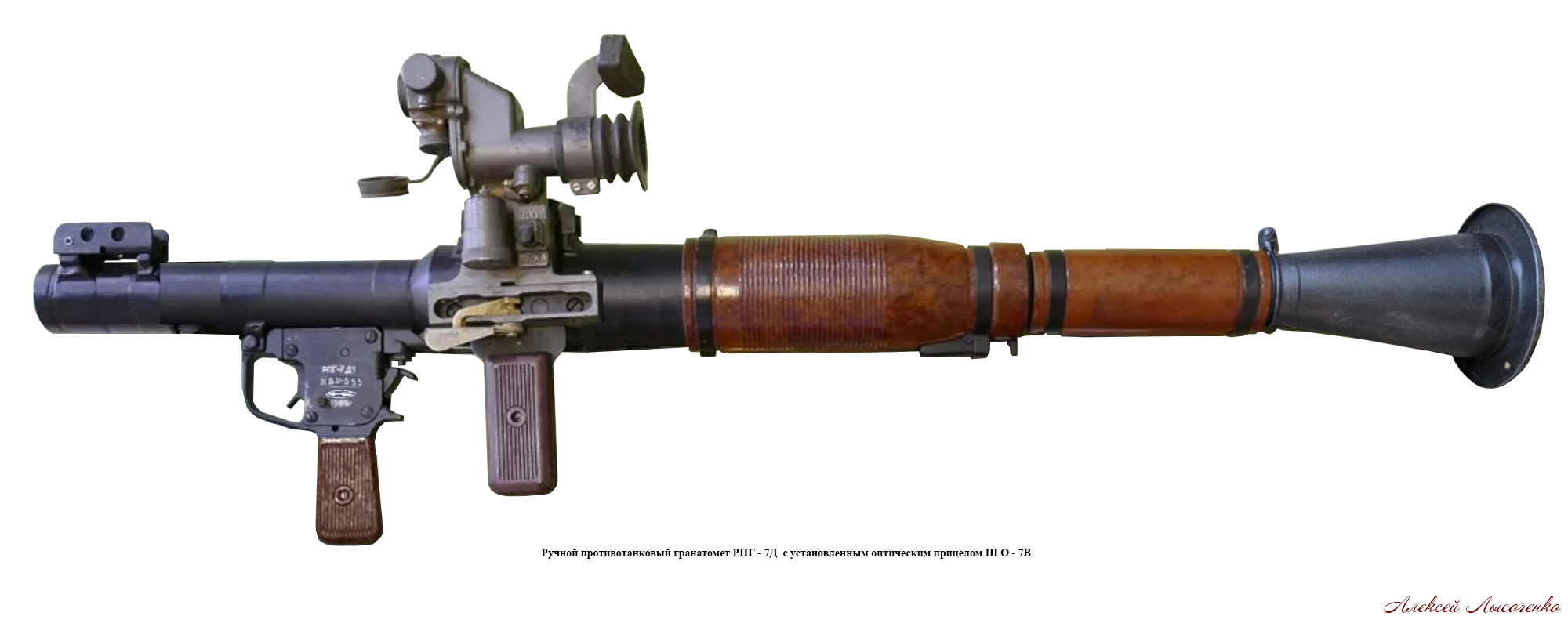

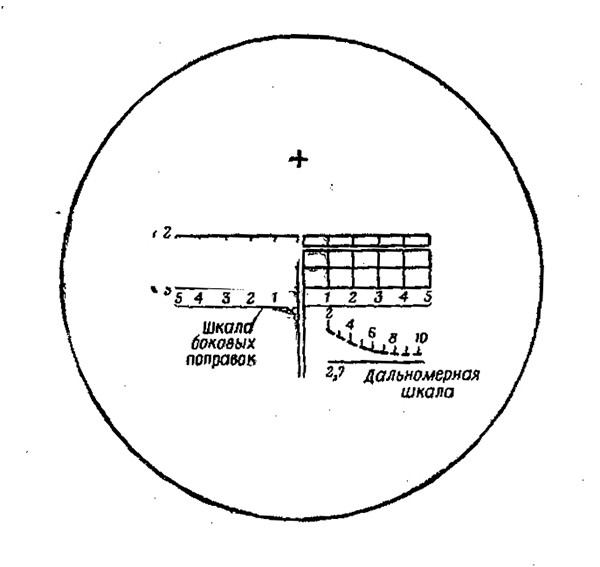

    Оптический прицел является основным прицелом гранатомета. Увеличение прицела 2, 7×, поле зрения 13˚. Он состоит из корпуса с кронштейном, оптической системы, механизма выверки прицела, устройства подсветки сетки при стрельбе в ночных условиях, наглазника и налобника. На сетке прицела нанесена шкала прицела (горизонтальные линии), шкала боковых поправок (вертикальные линии) и дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии) .

 В комплект оптического прицела входят чехол для переноски и ЗИП.
      Механический (открытый) прицел используется в случае повреждения (выхода из строя) оптического прицела. Он состоит из прицельной планки с хомутиком, основной и дополнительной мушек, помещаемых в кожухах. Гранатометы РПГ - 7 раннего изготовления имеют только основную мушку. Основная мушка применяется для стрельбы при минусовой температуре воздуха, а дополнительная - при плюсовой.
    Сошка служит упором при стрельбе из гранатомета с ночным прицелом, а также из гранатометов РПГ - 7В3 и РПГ - 7Д2. Она состоит из основания с хомутом, двух ног с полозками для упора в грунт и выступами для фиксации ног в походном положении, пружины для разведения ног. На левой ноге сошки имеется пружинная застежка.

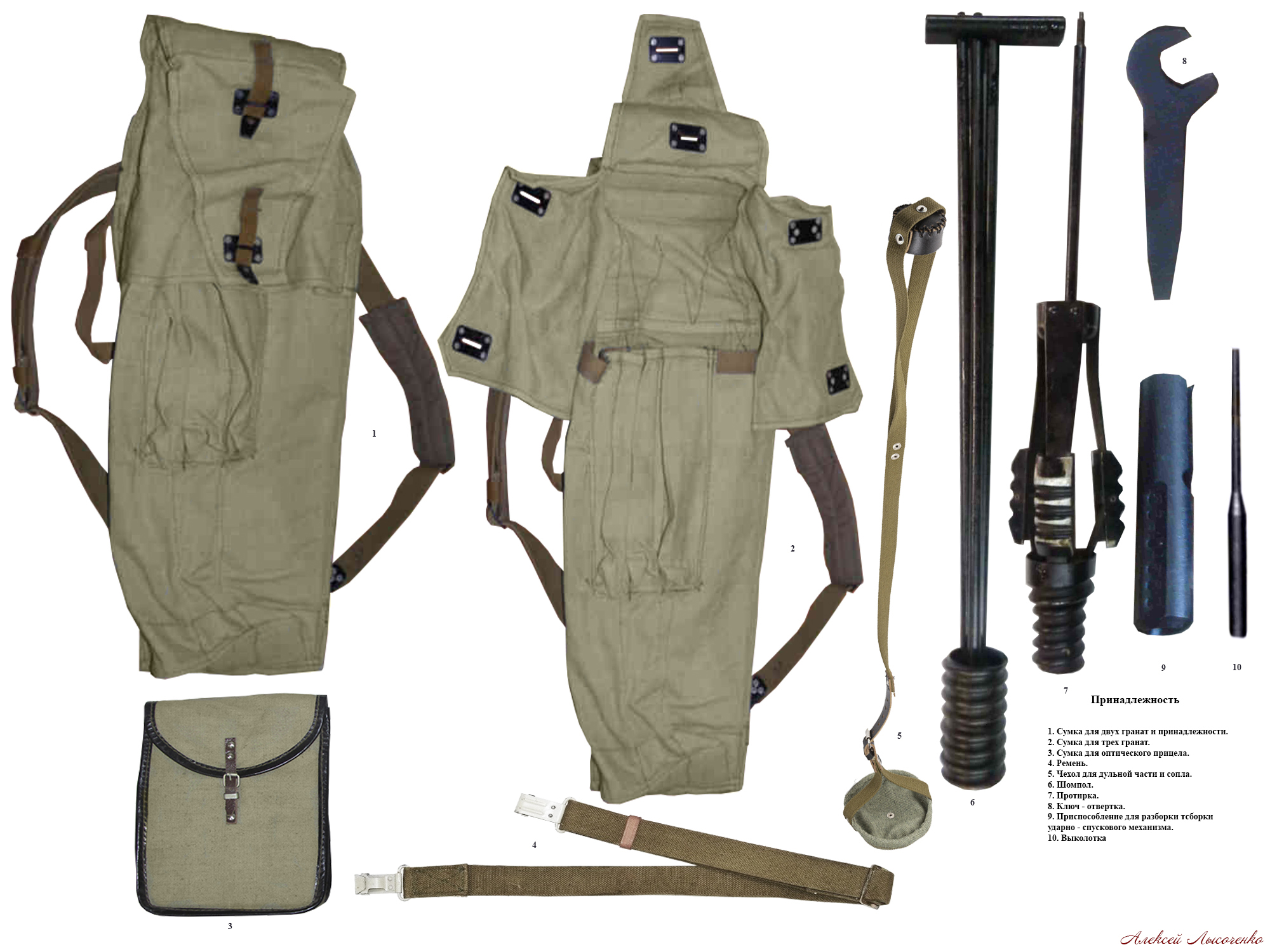

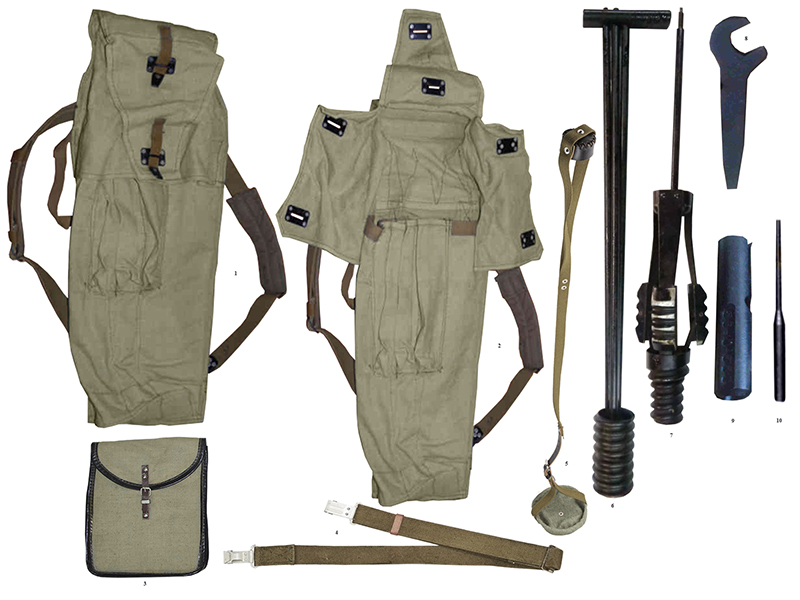

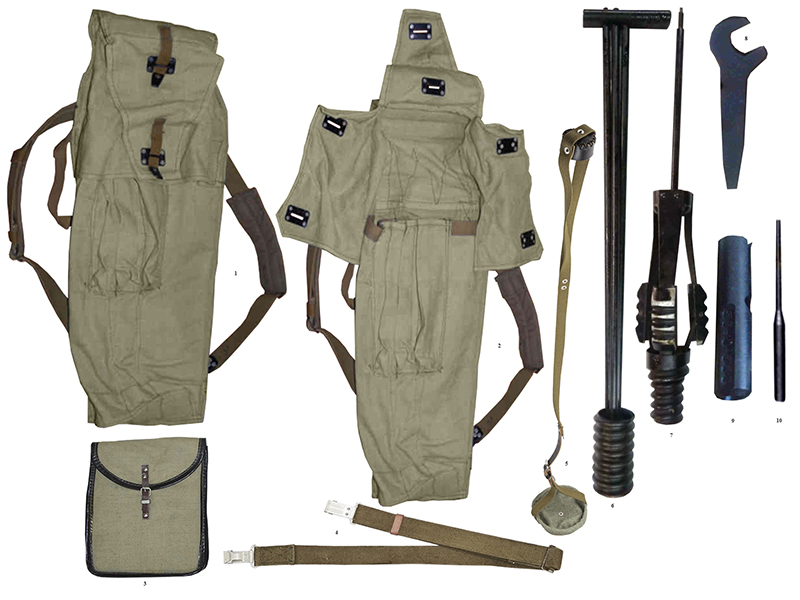

    Запасные части, инструмент и принадлежности. К каждому гранатомету положены:
    Запасные части - бойки, опорные втулки, пружины бойка и ниппель. У гранатомета РПГ - 7Д кроме того, имеются обтюратор, рычаг механизма блокировки и ось движка.
    Инструмент - ключ - отвертка, выколотка и приспособление для сборки и разборки ударно - спускового механизма.
    Принадлежность - шомпол для чистки и смазки гранатомета.
    Кроме того в комплект каждого гранатомета входят: плечевой ремень для переноски гранатомета; сумка для хранения и переноски трех выстрелов; сумка для хранения и переноски двух выстрелов и ЗИП.
