7, 62 мм АВТОМАТ КАЛАШНИКОВА МОДЕРНИЗИРОВАННЫЙ (АКМ, АКМН АКМС, АКМСН)

 Автоматы

     К середине 50 - х годов прошлого века в СССР производилось сразу три типа стрелкового оружия разной конструкции: автомат, карабин и ручной пулемет. Все эти образцы были предназначены для поражения  живыми силы противника. Стало совершенно очевидным, что обучить солдат работе сразу с тремя образцами оружия весьма проблематично, не говоря уже о сложностях производства. Исходя из этого, руководство Министерства обороны, совместно с Министерством оборонной промышленности, приняло решение об объявлении конкурса по созданию нового единого комплекса облегченного индивидуального оружия с целью улучшения его тактико-технических характеристик с одновременным уменьшением нагрузки на солдата. Комплекс должен был состоять из легкого автомата и ручного пулемета, которыми предполагалось заменить все другие образцы стрелкового оружия во взводном звене. Помимо этого, военные специалисты проработали и предложения по совершенствованию технологии производства оружия с целью его упрощения и удешевления. Уже с начала 1955 г. все конструкторские группы страны были сориентированы на работы по созданию унифицированного комплекса облегченного оружия под патрон образца 1943 года.
   Первые тактико-технические требования к автомату и ручному пулемету были объявлены еще в марте 1953 года. Требования были сформулированы очень просто: необходимо было создать максимально простое и дешевое оружие под патрон образца 1943 года. Естественно, образцы должны были выдерживать нормы по живучести в тяжелых климатических и боевых условиях. Автомат предназначался в качестве единого образца для вооружения рядового и офицерского состава. Длина его не должна была превышать 920 мм, масса – не более 2,7 кг. Начальная скорость пули должна была составлять не менее 710–730 м/с, а прицельная дальность – 1000 м. Кроме улучшения эксплуатационных характеристик нового оружия, предполагалось, что будут существенно повышены и боевые показатели, в том числе и кучность стрельбы.
    К участию в первом этапе конкурса 1955 - 1956 гг. были отобраны проекты автоматов разработки конструкторских коллективов под руководством Н.М. Афанасьева, М.Т. Калашникова, А.С. Константинова и Г.А. Коробова. Следует отметить характерные особенности представленных на конкурсные испытания  автоматов:
    1. Практически для всех образцов нового оружия господствующей схемой обшей компоновки, стала схема с отъемной крышкой ствольной коробки.
    2. В разнообразии конструкций ствольных коробок также проявилась отличительная особенность – общепринятым становится движение подвижной системы автоматики по направляющим выступам ствольной коробки.
    3. Питание всех без исключения образцов осуществлялось из стандартного  магазина АК.
    4. Все автоматы были представлены двумя образцами: для пехоты – с постоянным деревянным, и для ВДВ и экипажей бронетехники – со складным металлическим прикладами.
    Новый автомат Калашникова под названием С-04-М являлся усовершенствованным вариантом АК. Новая модель автомата вобрала в себя все самое лучшее от  АК, а также от опытного автоматического карабина Калашникова ОПЛ, проект которого конструктор разработал в 1955 году. Основными задачами для Калашникова являлись: упрощение конструкций узлов и механизмов, повышение надежности и живучести. В соответствие с тактико - техническими требованиями, Калашников предложил перейти от фрезерованной ствольной коробки к штампо - клепанной конструкции из листовой стали. Такое решение максимально удешевляло производство. Однако, здесь резко воспротивились технологи, так как по их мнению, конструкцию бы просто «повело» при закаливании.
    Технолог завода М.И. Миллер предложил вернуться к методу холодной листовой штамповки, что позволило снизить расход металла на 40 –60 % по сравнению с механической обработкой. Калашников потом делился своими впечатлениями по этому поводу. Он вспоминал: «Борьба за экономию металла… дала хороший толчок к совершенствованию производства, к внедрению новых, более прогрессивных методов обработки деталей. Это и широкое использование скоростных режимов обработки, и применение агрегатных станков и автоматов, и модернизация оборудования с переводом на автоматический и полуавтоматический циклы работы, и создание сети полностью автоматизированных участков. Стали внедряться не только штамповка, но и литье по выплавляемым моделям, порошковая металлургия. По - новому начали подходить и к проектированию конструкций. Если брать работу непосредственно нашей группы, только на проектировании унифицированных образцов автомата и пулемета, предусматривавшем прогрессивные методы обработки, был получен эффект экономии почти в миллион рублей».
    Изменение технологии производство повлияло и на всю конструкцию оружия в целом. Прогрессивная технология производства автомата  способствовала существенному сокращению трудоемкости изготовления многих деталей.  Способом высокоточного литья изготавливались девять деталей модернизированного автомата Калашникова, среди них: колодка приклада, сектор переводчика, автоспуск, кольцо цевья, кольцо и наконечник рукоятки штык - ножа.
    Наряду с этим, в первую очередь, переделали ствольную коробку, которая в отличие от фрезерованной в стоящим на вооружении автомате АК, стала штампованно - клепаной. Теперь в ее передней части заклепками крепился вкладыш, куда запрессовывался ствол. Во вкладыше ствольной коробки имелись: вырезы для запирания затвора, задние стенки которых являлись боевыми упорами, отгибы и направляющие выступы для направления движения затворной рамы, выступ для отражения гильз, перемычка для скрепления боковых стенок. Наряду с выступом для зацепа магазина на каждой стороне ствольной коробки (над магазинным окном) имелось по одной овальной выштамповке, которые служили в качестве направляющих для магазина, а также для устранения его поперечной качки. В задней части ствольной коробки крепился второй вкладыш, имевший продольный паз Т-образной формы для направляющего стержня возвратной пружины, поперечный паз для фиксации крышки ствольной коробки и хвостовик для приклада. Новой стала и штампованная крышка ствольной коробки, для большей прочности усиленная поперечными ребрами жесткости. Перевод на штамповку ряда деталей и сборок (курок, спусковой крючок, шептало и др.) позволил добиться определенного улучшения и эксплуатационных характеристик автомата, повысив живучесть и надежность оружия.
    Масса автомата С-04-М с неснаряженным магазином снизилась всего до 3,1 кг против 3,8 кг у облегченного АК. В то же время в усовершенствованном автомате Калашникова с металлическим складывающимся прикладом штампо - клепаная ствольная коробка сыграла негативную роль, поскольку была существенно снижена жесткость системы, а это в свою очередь отрицательно повлияло на кучность боя и  прочность конструкции.
    Модернизированный автомат получил новый возвратный механизм. Он состоял из возвратной пружины, направляющего стержня, подвижного стержня и муфты. При этом направляющий стержень возвратной пружины упрощенной конструкции стал изготавливаться теперь из проволоки. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук, улучшивших удержание оружия при стрельбе. Фосфато - лаковое покрытие, пришедшее на замену оксидному покрытию, значительно улучшило эксплуатационные качества модернизированного автомата Калашникова, в десятки раз повысив его антикоррозионную стойкость.
     Новой являлась также и конструкция клинкового штык - ножа (впоследствии получившего индекс 6Х3), примыкаемого к специальному упору, смонтированному под стволом в нижней части газовой камеры. Конструкция нового универсального штык - ножа позволяла теперь использовать его и для перекусывания колючей проволоки, а также находящихся под напряжением проводов электрической сети.
     Конкурсные испытания проводились на Научно - исследовательском полигоне стрелкового и минометного вооружения (НИПСМВО, г. Коломна Московской области, ныне не существует) в июне 1957 года.  По их результатам комиссия дала следующее заключение: «…системы Константинова имеют преимущества перед остальными образцами по степени унификации деталей; кроме того, автоматы – по надежности работы в различных условиях эксплуатации, а пулеметы – по весовым характеристикам. Вместе с тем системы Константинова уступают другим образцам по остальным боевым и эксплуатационным характеристикам и имеют ряд серьезных недостатков, обусловленных конструктивными особенностями, устранение которых возможно только при коренной переделке образцов.
    Пулеметы Дегтярева - Гаранина показали высокую надежность работы в различных условиях эксплуатации, но имеют низкую живучесть ствольной коробки и других деталей, а также ряд других существенных недостатков, устранение которых требует серьезной переделки образцов. Кроме того, пулемет Дегтярева-Гаранина не имеет парного автомата. Поэтому доработку этого пулемета следует признать нецелесообразной».
    Научно-технический комитет Арткома ГАУ 3 июля 1957 г. утвердил заключение комиссии НИПСМВО, в котором было зафиксировано:
    1. «1..7,62-мм легкие автоматы конструкции Калашникова. Коробова, Константинова и Симонова, а также легкие ручные пулеметы конструкции Калашникова, Коробова. Константинова и Дегтярева-Гаранина по ряду боевых и эксплуатационных характеристик не в полной мере удовлетворяют ТТТ ТДУ…
    2. Автомат и пулемет Калашникова и автомат и пулемет Коробова целесообразно доработать в направлении устранения недостатков, выявленных при настоящих испытаниях».
    13 января 1958 г. начались очередные испытания доработанных 7,62-мм легких автоматов и ручных пулеметов Калашникова и Коробова, продолжавшиеся до конца февраля.
     В отчете полигона было отмечено: «В автоматах и особенно ручных пулеметах Калашникова, подвергшихся полному комплексу полигонных испытаний, также были выявлены существенные недостатки». Проблема заключалась в том, что легкие автоматы могли быть доработаны безо всяких кардинальных изменений в конструкции, а вот ручные пулеметы требовали серьезной переработки. По результатам конкурсных испытаний комиссия Арткома ГАУ рекомендовала легкие автоматы Калашникова для изготовления серии для войсковых испытаний (после внесения легкой правки), а ручные пулеметы были отправлены на дополнительную доработку.
     В марте 1958 г. на полигоне вновь проводились заключительные испытания доработанных легких автоматов и пулеметов Калашникова, Константинова и Коробова, в результате чего было установлено, что недостатки, выявленные на вторых полигонных испытаниях, в достаточной степени устранены только в оружии конструкции Калашникова. Несмотря на достаточно высокие результаты, которых удалось добиться всем конструкторам, основными претензиями к оружию конкурентов Михаила Тимофеевича, помимо их большей массы, продолжала оставаться и ненадежная работа автоматики, основанная на отдаче полусвободного затвора с рычажным запиранием. Кроме своей простоты, она не давала особых преимуществ перед уже достаточно отработанным принципом работы автоматики с отводом пороховых газов из канала ствола, и с запиранием поворотом затвора, отлично зарекомендовавшими себя в самых сложных условиях эксплуатации в различных климатических условиях, и гарантировавшими  уверенность в надежности классической конструкции запирающего механизма. В то же время по трудоемкости изготовления автомат Коробова вышел на первое место. Трудозатраты на его производство были меньше чем у автоматов Калашникова и Константинова на 31 % и 11 %, соответственно.
    По завершении испытаний на полигоне, комиссия дала следующее заключение: «Изготовление опытной серии образцов конструкций Коробова и Константинова для проверки в войсках и дальнейшая доработка их являются нецелесообразными, так как эти образцы, даже при условии доработки, не могут иметь каких-либо существенных преимуществ перед легкими образцами конструкции Калашникова, являющимися дальнейшей модернизацией штатного автомата АК, достаточно освоенного в производстве и проверенного в войсках». Таким образом, по результатам испытаний наиболее перспективным было признано оружие Калашникова, сконструированное по классической схеме отвода пороховых газов с жестким запиранием канала ствола поворотом затвора, в то время, как нетрадиционные для нашей страны системы с полусвободным затвором, были отвергнуты, поскольку считалось, что они не обеспечивают преимуществ перед АКМ как по боевым, так и производственно-экономическим показателям, а по надежности работы уступают оружию с жестким запиранием.
    Конкурс достиг своей цели – был создан новый комплекс автоматического стрелкового оружия для стрелкового отделения, отличавшийся от всех предыдущих образцов максимальной простотой устройства, надежностью в эксплуатации, высокой технологичностью, низкой себестоимостью производства, войсковой ремонтопригодностью. При сохранении основных положительных качеств автомата Калашникова (простота, надежность работы и удобство в обслуживании) в модернизированном автомате были существенно улучшены боевые и эксплуатационные характеристики. Масса, по сравнению с АК, значительно уменьшилась (масса автомата АКМ без штык - ножа со снаряженным магазином из легкого сплава составляла 3,6 кг, а АКМС – 3,8 кг). Кучность боя при автоматической стрельбе улучшилась в 1,5–2 раза. Перевод производства автомата на новые упрощенные технологии позволил отказаться от изготовления деталей методом фрезерования из поковок, и практически полностью перейти на холодную штамповку из листовой стали, а часть деталей изготавливать из точных литых заготовок. Все это резко сократило расход дорогостоящих легированных сталей, при этом трудоемкость производства одного изделия снижена на 20 %, а расход металла – на 13 %

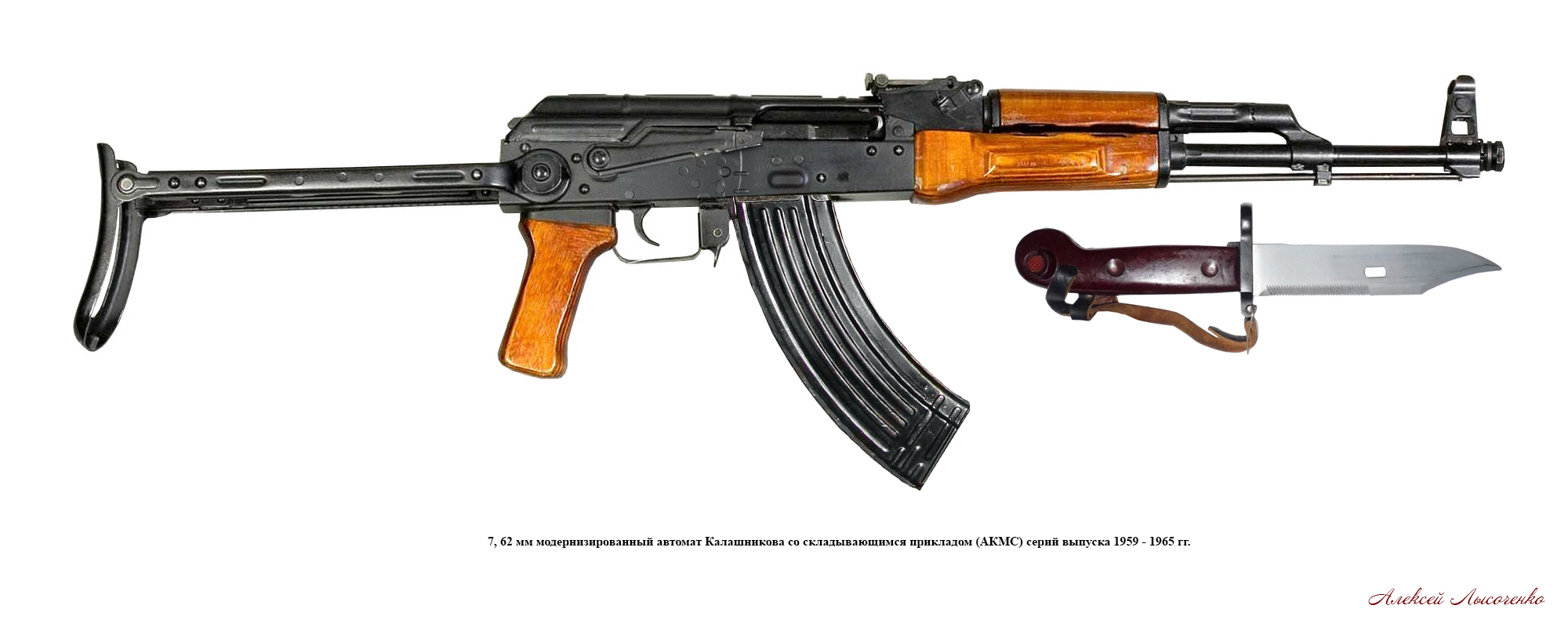

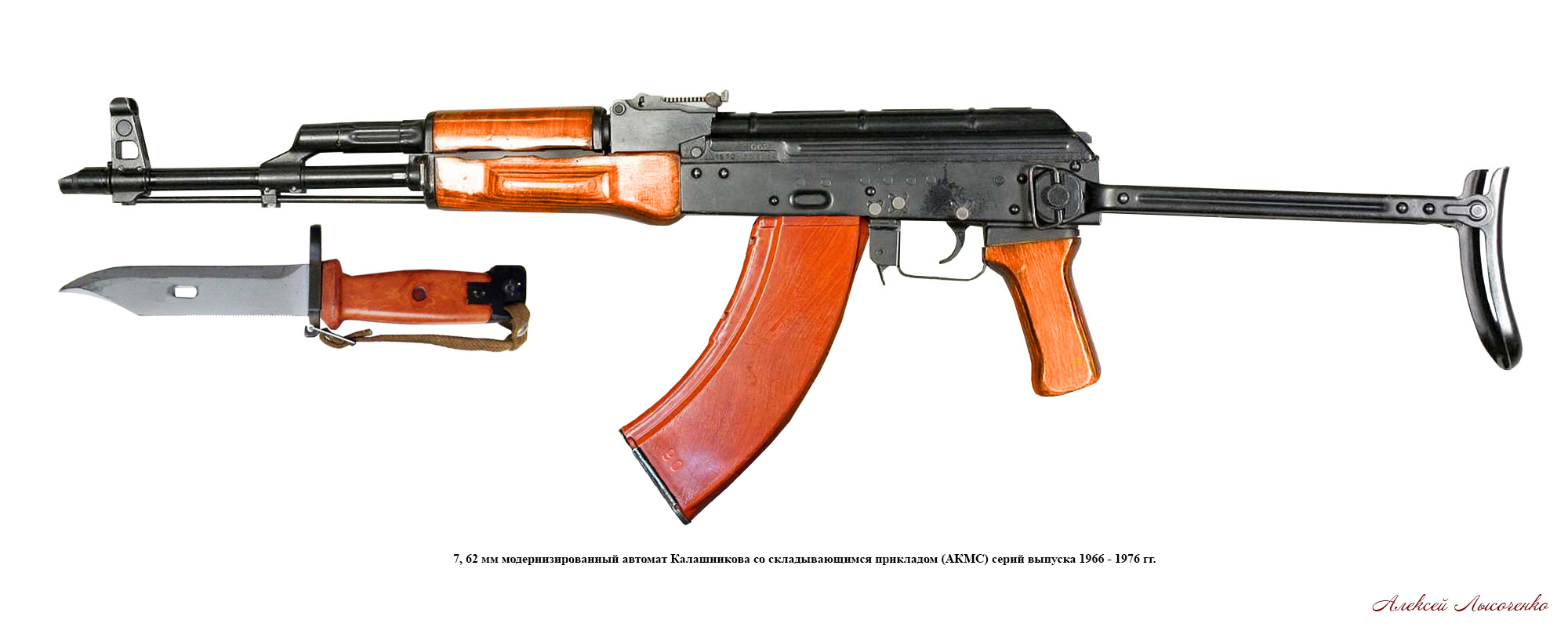

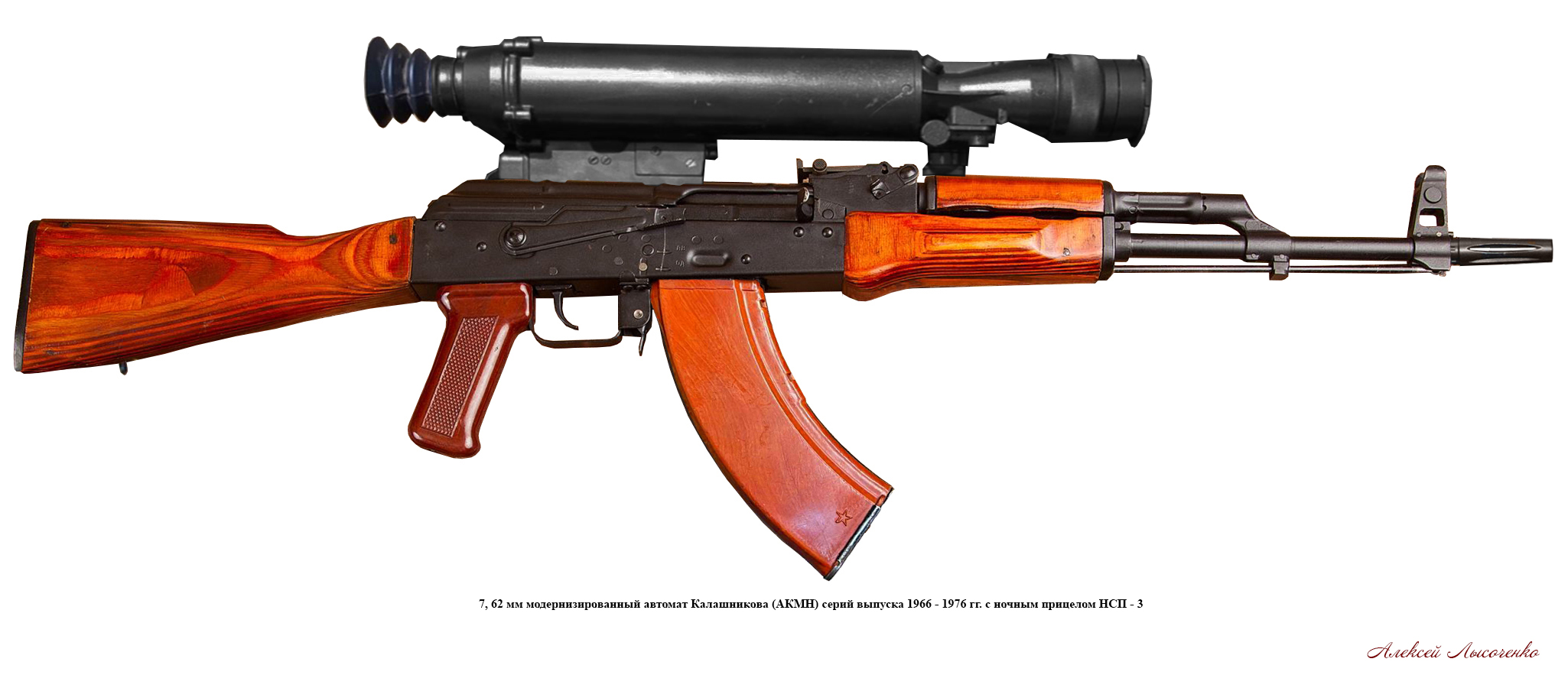

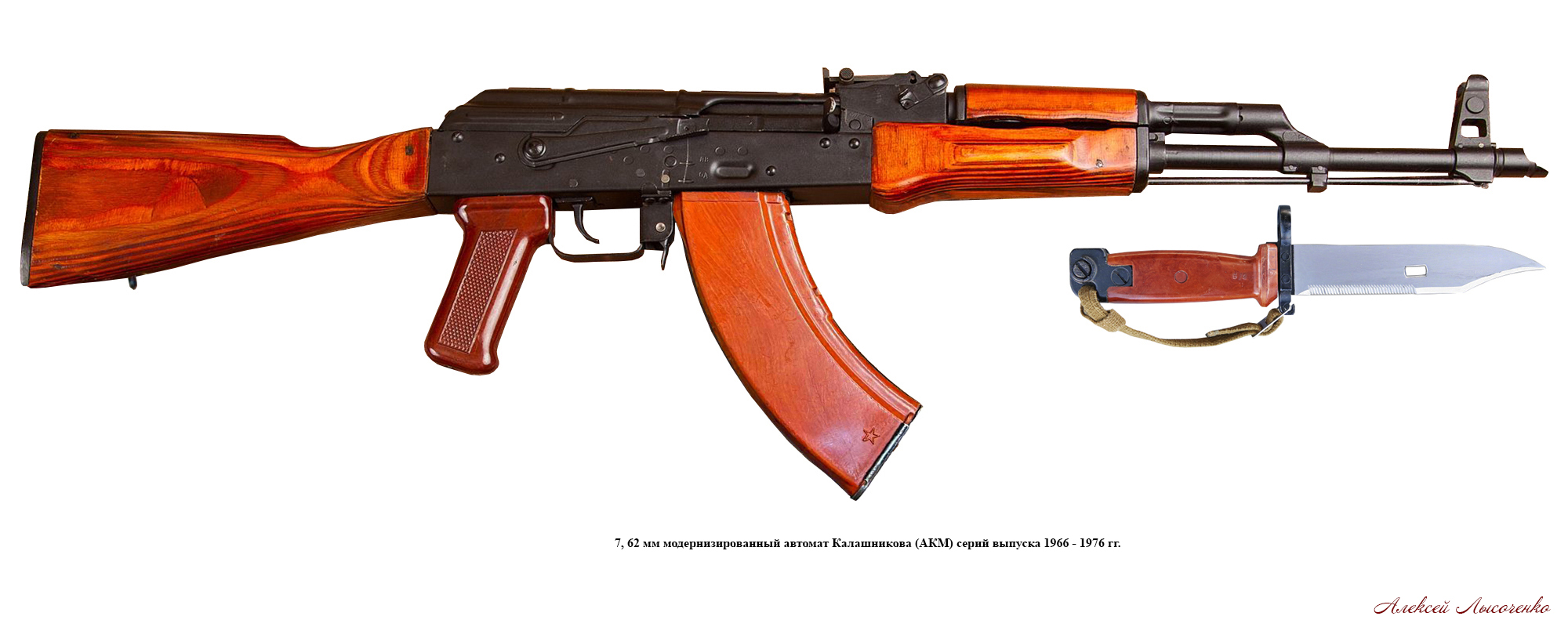

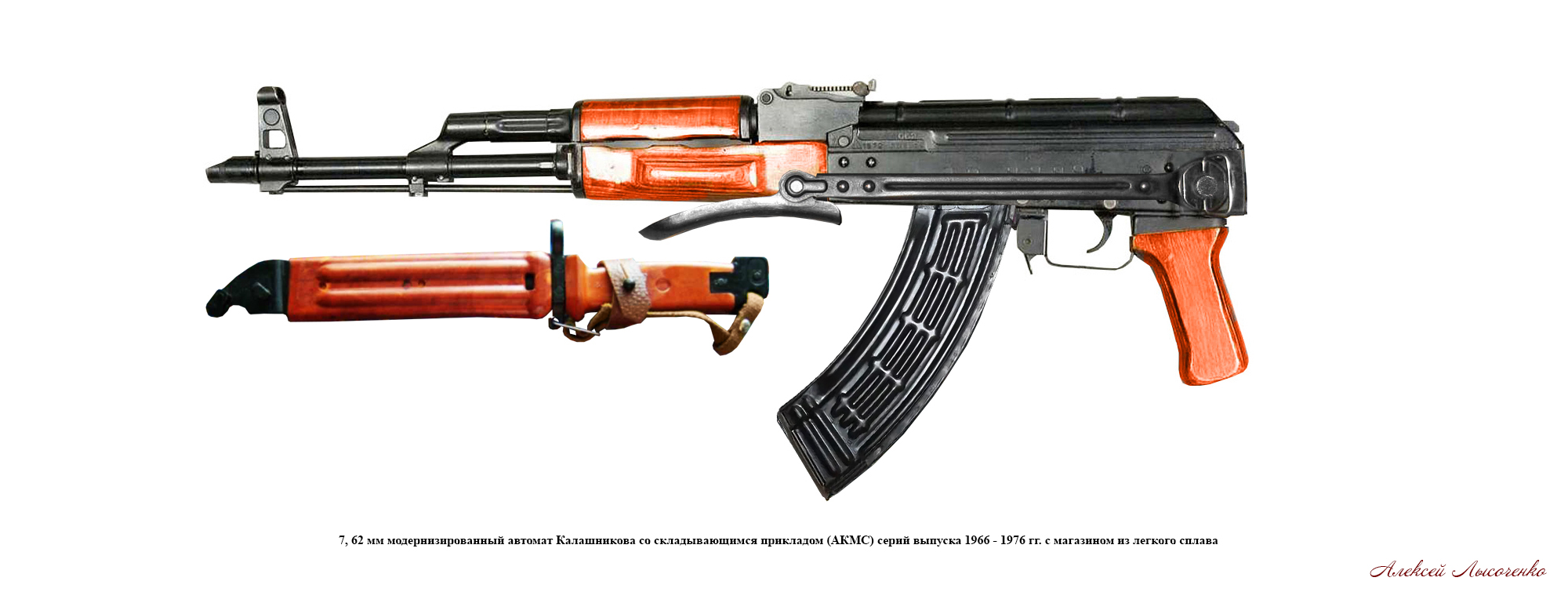

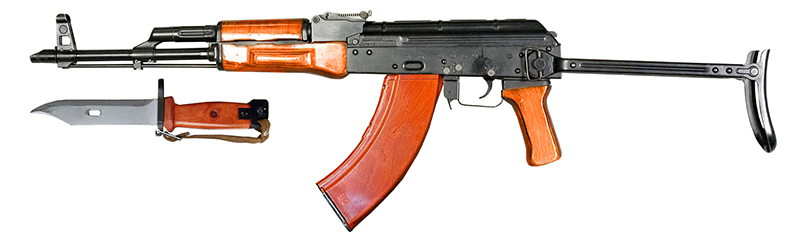

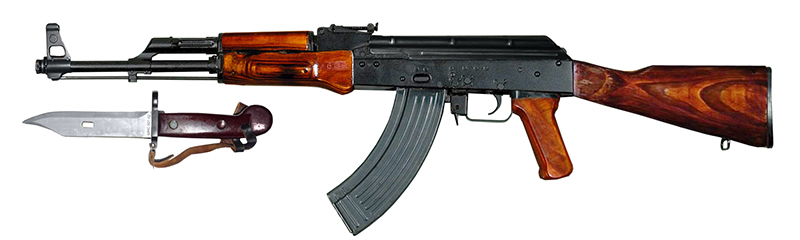

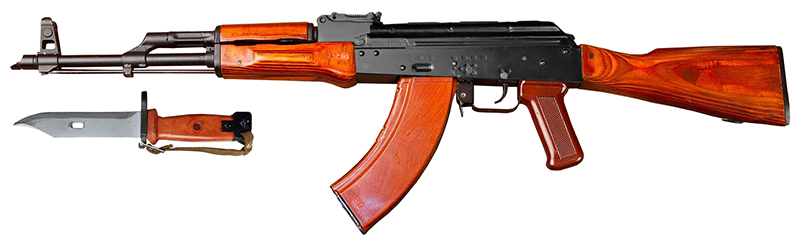

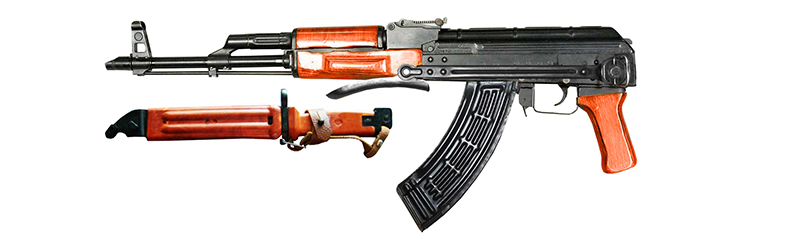

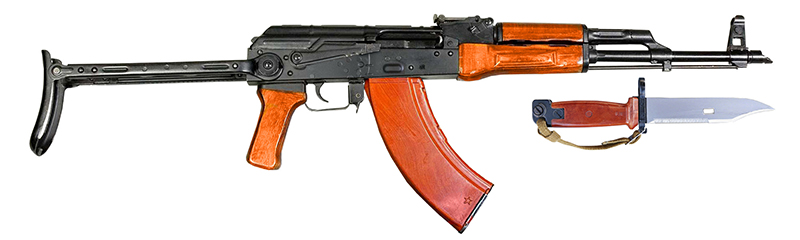

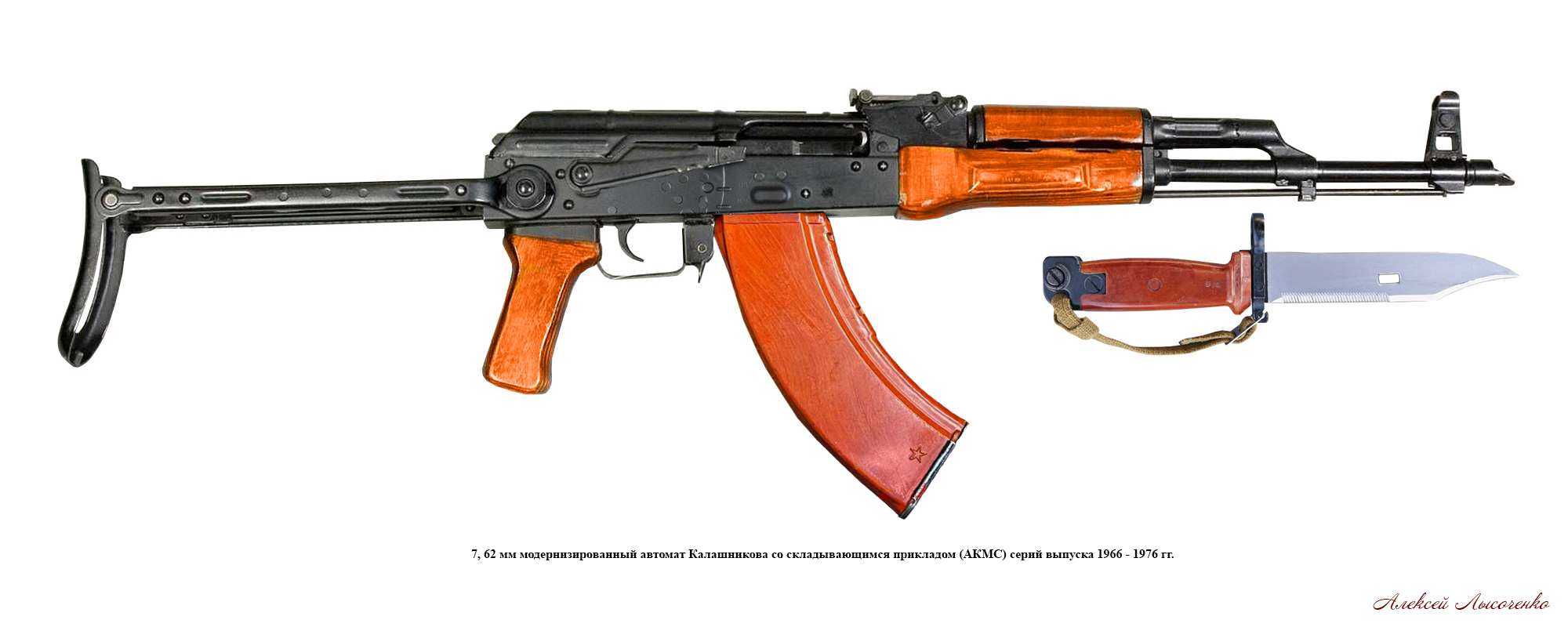

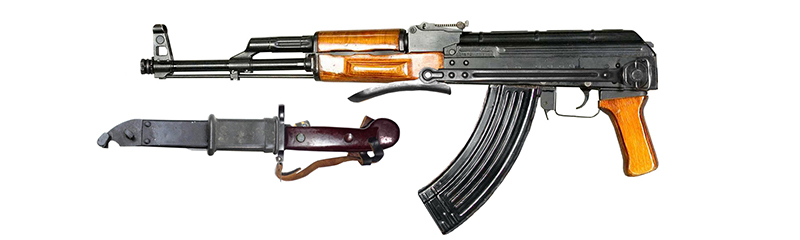

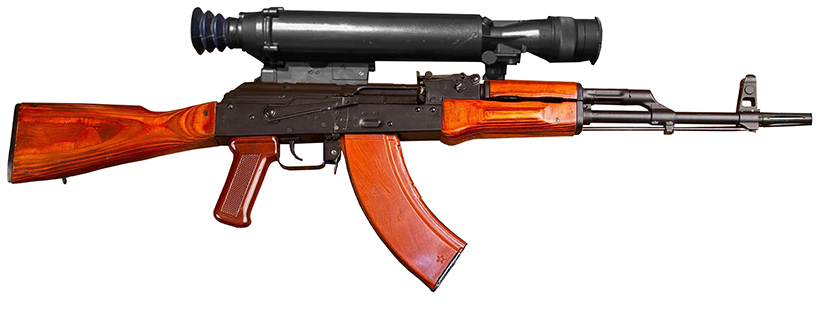

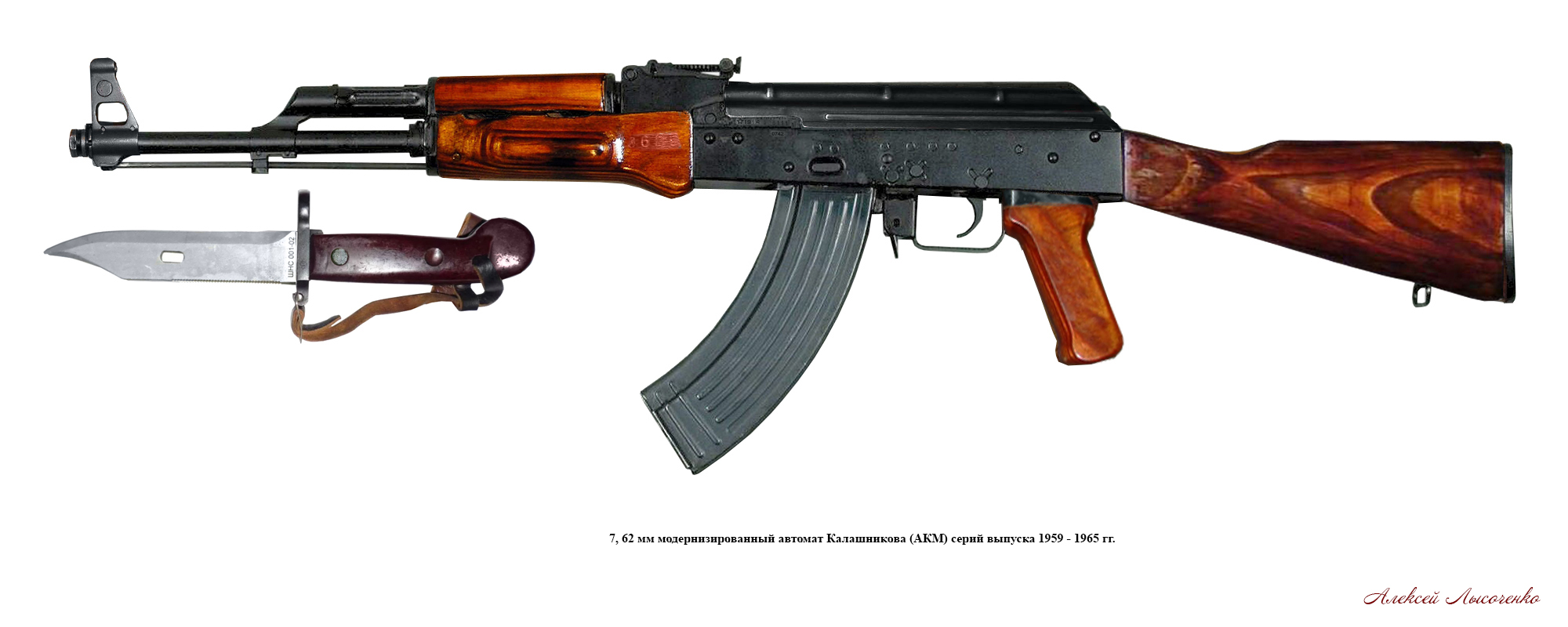

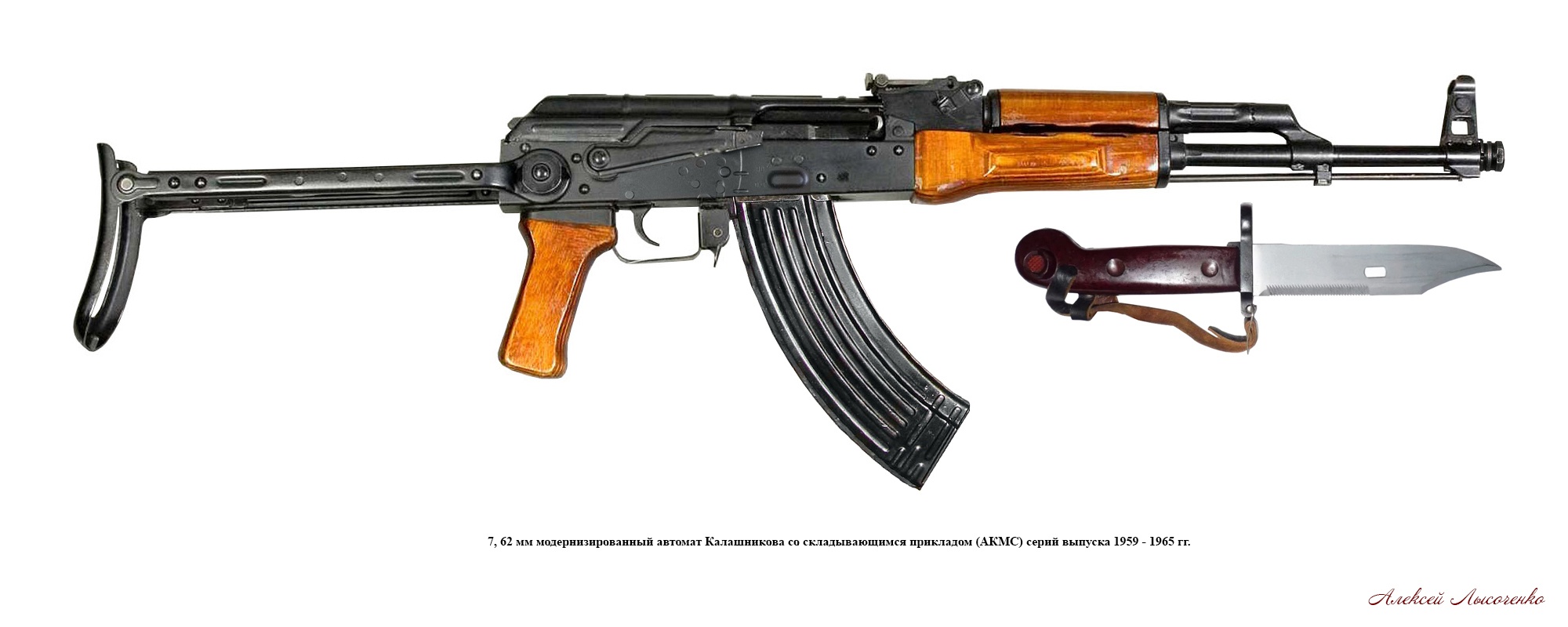

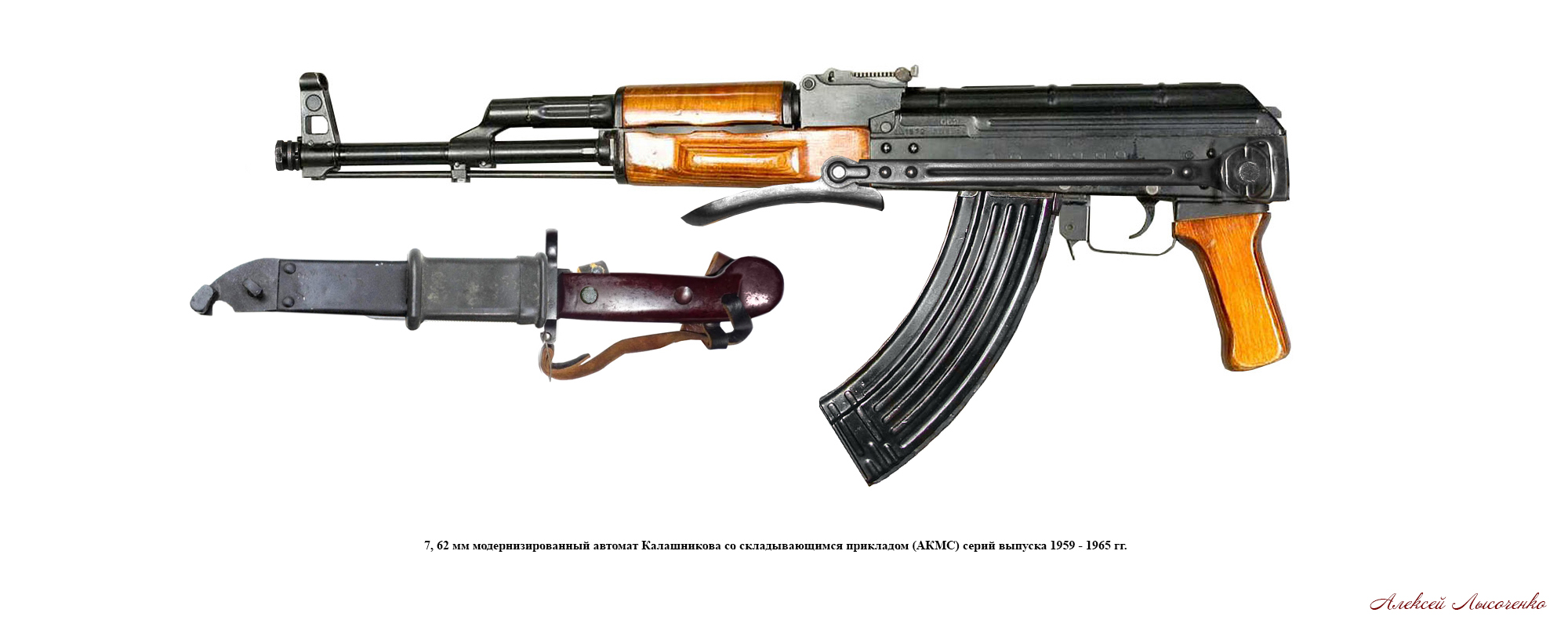

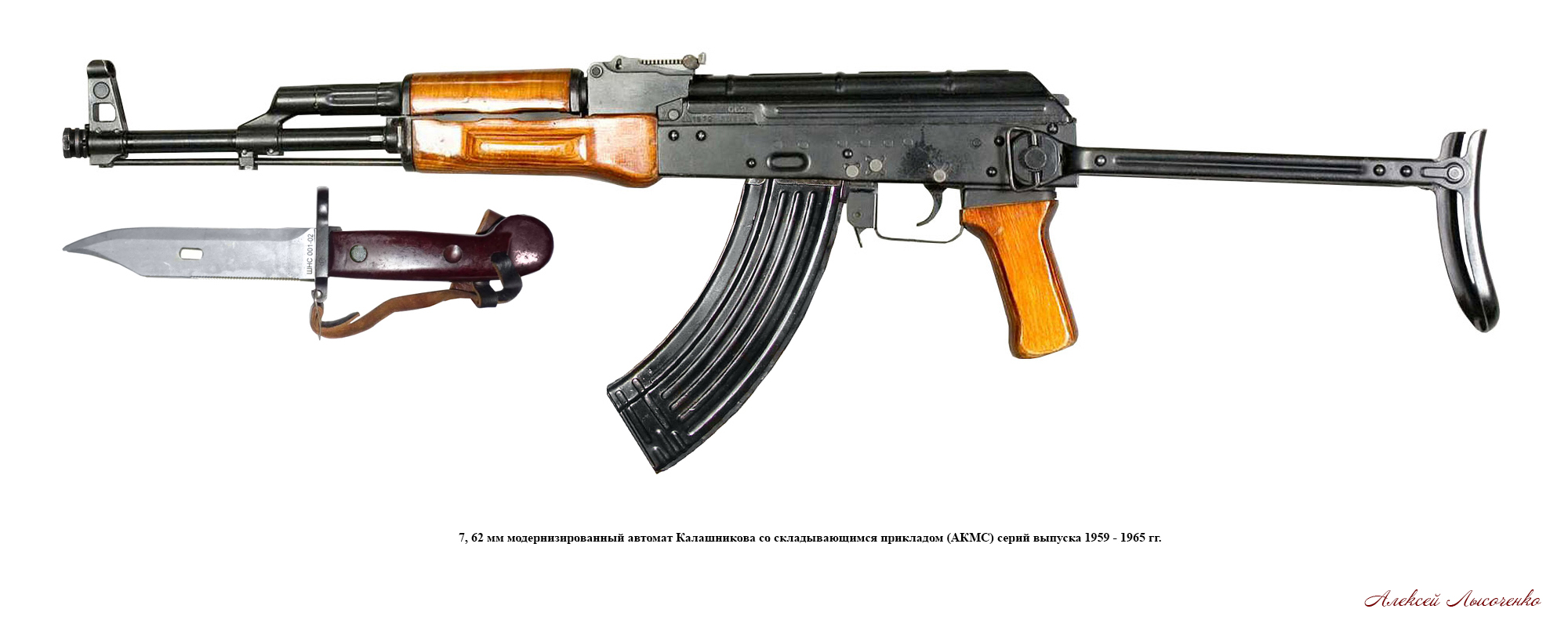

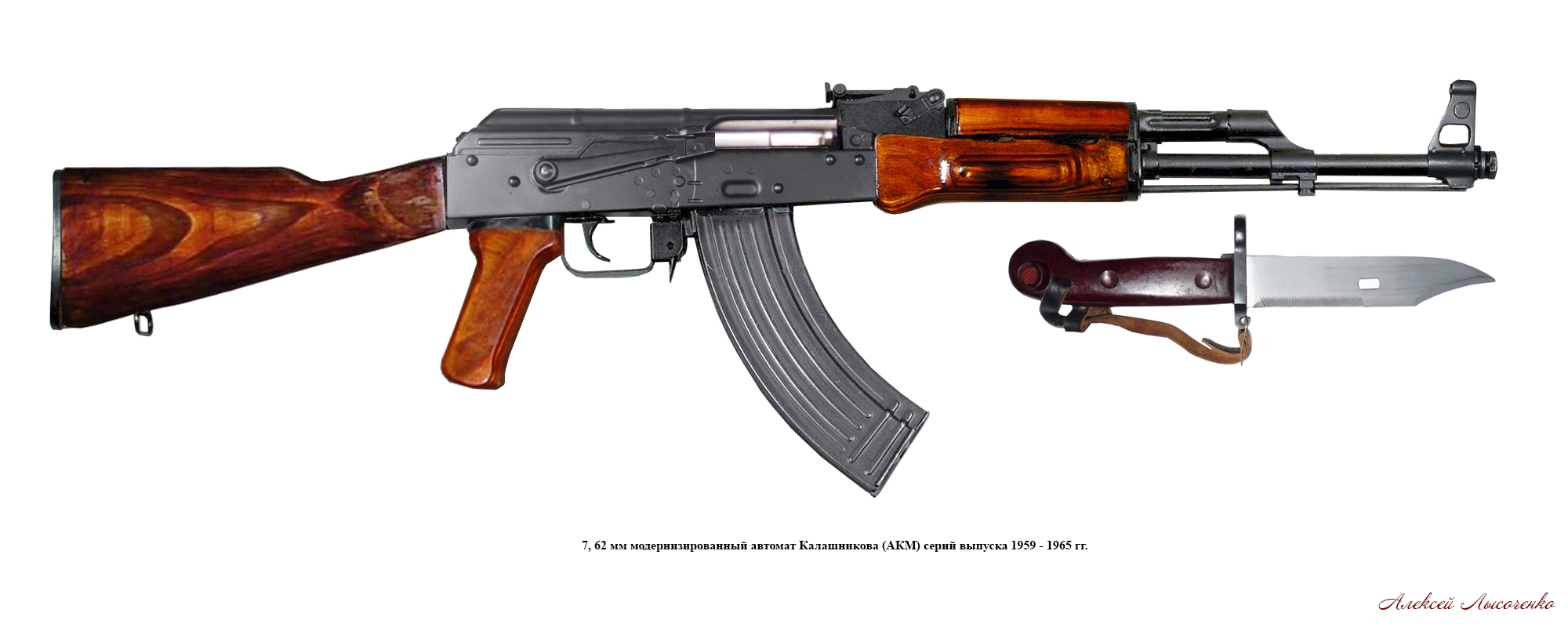

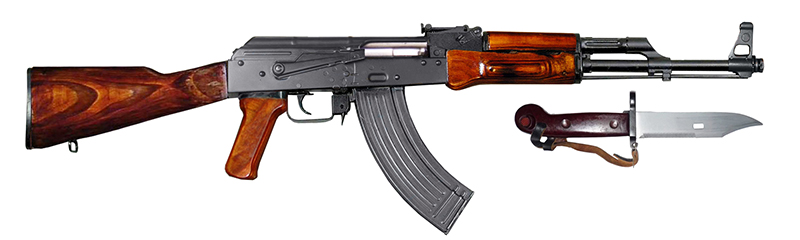

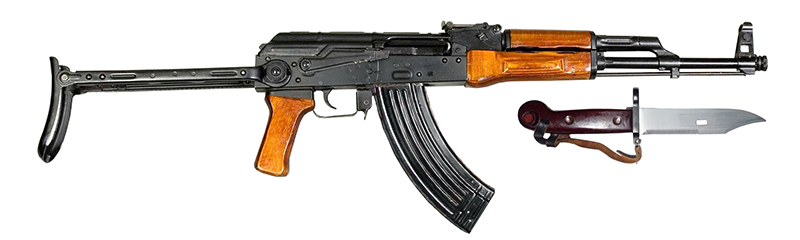

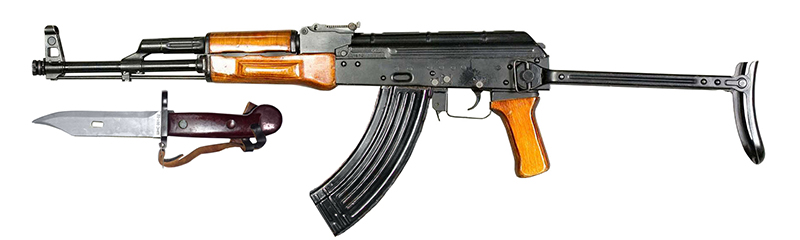

    8 апреля 1959 года Постановлением Совета Министров СССР № 33 на вооружение Советской Армии был принят комплекс стрелкового вооружения, состоявший из пехотного оружия: автоматов АКМ с деревянным постоянным прикладом; АКМН с креплением под инфракрасный ночной стрелковый прицел НСП-3; ручных пулеметов РПК с деревянным постоянным прикладом; РПКН с креплением под инфракрасный ночной стрелковый прицел НСП-3, и оружия для воздушно-десантных войск: автоматов АКМС со складным металлическим прикладом и АКМСН – под прицел НСП-3; а также ручных пулеметов РПКС со складным деревянным прикладом; РПКСН – под прицел НСП-3.
    Выпуск автоматов АКМ, первоначально, в 1959 - 1960 гг., был освоен на Ижевском заводе № 74 (г. Ижевск, ныне АО "Концерн Калашникова"), причем без остановки производства АК, а вскоре, в 1961 - 1962 гг., и на Тульском оружейном (ныне ПАО "Императорский тульский оружейный завод").

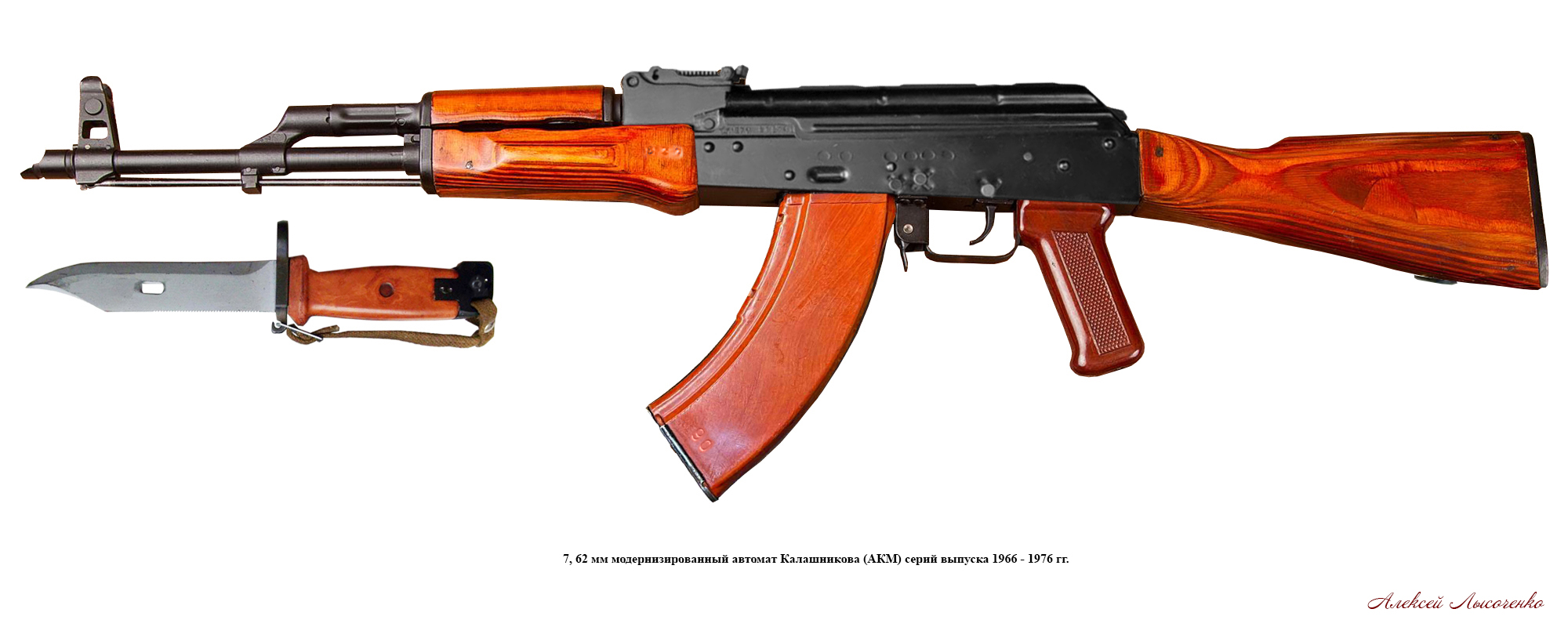

С начала 1960-х гг. конструкторская группа Ижевского машиностроительного завода приступили к внедрению новых технологий в конструкцию автомата Калашникова. С помощью Ижевского филиала Технологического института завод № 74 смог перевести производство ряда деталей на метод порошковой металлургии, в том числе: шептало одиночного огня, несколько деталей штык - ножа. Конструкторская группа М.Т. Калашникова работала и над повышением эксплуатационной долговечности узлов и деталей. В том числе, это относилось к упрочению вкладыша ствольной коробки, одной из наиболее ответственных деталей механизма запирания. Наряду с этим, были очередной раз упрочнены  ряд деталей (крышка ствольной коробки, кожух, затылок приклада), которые изготавливались штамповкой из стального тонкого листа. Этого удалось достичь использованием для их изготовления более качественной низколегированной стали 40РА. Наряду с этим, Ижевский филиал технологического института, совместно с технологической лабораторией  Ижмаша, проводил значительные работы по совершенствованию производства стволов – основной детали стрелкового оружия, которая определяет его боевые качества, непосредственно влияет на эффективность стрельбы. Проведя дополнительные исследования, отечественным технологам удалось добиться снижения толщины хромирования канала ствола (без снижения сто живучести и ухудшения коррозионной стойкости покрытия) до 0,04—0,06 мм в автоматах АКМ. Интенсивные поиски более легких и в то же время прочных в эксплуатации материалов продолжались. М.Т. Калашников, впоследствии вспоминал: "В свое время перед нами встала задача замены деревянных частей автомата. В том числе и перейти на пластмассовый приклад. Доводы в пользу такого решения были довольно вескими: мы переходили на материал, из которого можно было изготовлять приклад методом прессования. В те годы прочной литьевой пластмассой мы не располагали. Правда, осторожные голоса предупреждали нас, что пластмасса имеет свойство сильно нагреваться на солнце и не очень приятна при обращении с ней на морозе. Однако мы все-таки изготовили партию автоматов с пластмассовыми прикладами и отправили в войска, как всегда, на жаркий юг и в Сибирь… Вскоре пришли первые отрицательные ответы… вот что сообщали из Средней Азии: на солнце пластмасса раскаляется так, что в руки не возьмешь. Из Сибири информировали о том, что на холоде щека к прикладу липнет, невозможно прислонить, так что выходит, мы поторопились в погоне за внедрением прогрессивного материала. Обладая хорошими механическими свойствами, эти термопласты (термонеобратимые сорта пластмассы), кроме того, оказались малотехнологичными. Поэтому конструкторы вновь были вынуждены вернуться к дешевой клееной фанере, имевшей достаточную прочность и влагоустойчивость. Но все-таки эти работы, правда, несколько позже, дали определенный результат. Так, кроме пистолетной рукоятки автомата из ударопрочной пластмассы для АКМ (в то же время в АКМС были оставлены деревянные рукоятки), стали выпускать и более дешевые и легкие пластмассовые магазины, пришедшие на смену металлическим". После длительной отработки, инженер  В.С. Якушев разработал теорию динамической устойчивости автоматического стрелкового оружия. Он же выдвинул идею уникального дульного компенсатора, который позволил бы улучшить устойчивость автомата Калашникова, существенно повысив его кучность боя при стрельбе очередями из неустойчивых положений: на ходу, стоя, с колена.
    Производство АКМ достигло поистине колоссальных объемов. За 16 лет было выпущено 10 278 300 автоматов (АКМ и АКМС) Серийное производство оружия семейства АКМ было завершено в 1976 году.

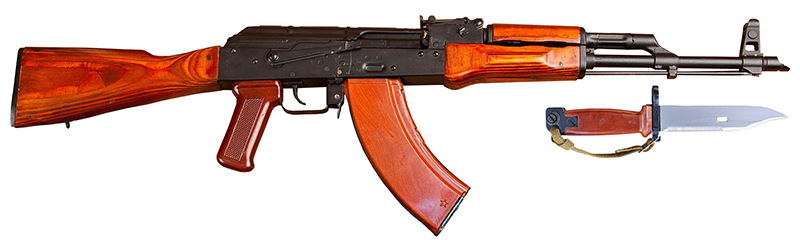

    7, 62 мм модернизированный автомат Калашникова является индивидуальным оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык - нож.

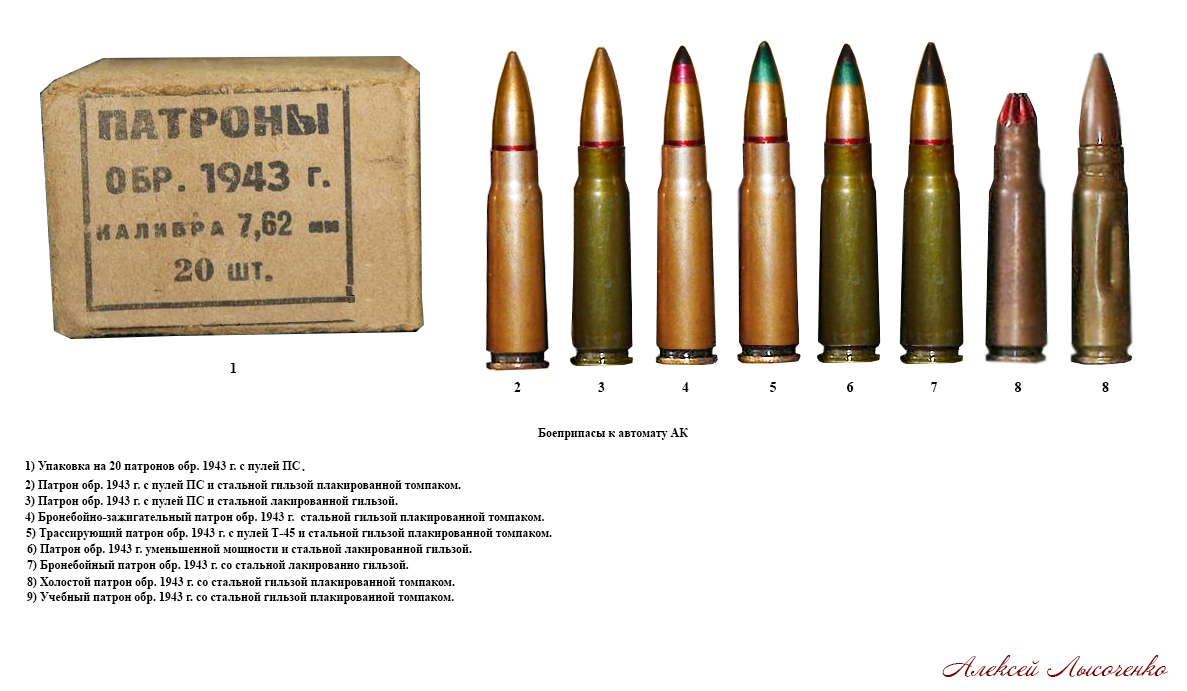

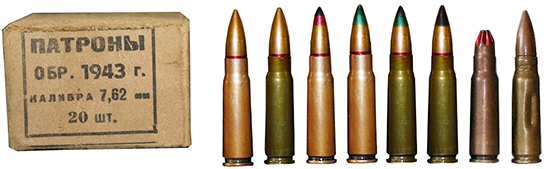

    Для стрельбы из автомата применяются патроны обр. 1943 года с обыкновенными (со стальным сердечником), трассирующими и бронебойно - зажигательными пулями.
    Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня из автомата; он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями или непрерывно.
    Автомат состоит из следующих основных частей и механизмов: ствола со ствольной коробкой, с прицельными приспособлениями и прикладом; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно - спускового механизма; цевья; магазина; штыка - ножа. В комплект автомата входят: принадлежность, ремень и сумка для магазинов; в комплект автомата АКМС, кроме того входит чехол для автомата с карманом для магазина.
    Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.
     Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. На дульной части ствола имеется левая резьба. Она служит для навинчивания компенсатора и втулки для стрельбы холостыми патронами: для предохранения резьбы от повреждений на ствол навинчена  муфта ствола.
     Компенсатор служит для повышения кучности боя при стрельбе очередями.
     Газовая камора служит для направления пороховых газов из ствола на газовый поршень затворной рамы.
   Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.
    Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробки.
    Приклад и пистолетная рукоятка служат для удобства действия автоматом.
    Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно - спускового механизма.
    Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника стреляной гильзы (патрона). Затвор состоит из остова, ударника, выбрасывателя с пружиной, осью и шпильки.
   Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины, направляющего стержня и муфты.
   Газовая трубка со ствольной накладкой состоит из газовой трубки, передней и задней соединительных муфт, ствольной накладки и металлического полукольца.
   Ударно - спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечение ведения автоматического и одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель Ударно - спусковой механизм помещается в ствольной коробки, где крепится тремя взаимозаменяемыми осями, и состоит из курка с боевой пружиной, замедлителя курка с пружиной, спускового крючка, шептала одиночного огня с пружиной, автоспуска с пружиной и переводчика.
    Цевье служит для удобства действия и для предохранения рук автоматчика от ожогов. Оно прикрепляется к стволу снизу при помощи соединительной муфты и к ствольной коробке посредством выступа, входящего в гнездо ствольной коробки.
    Магазин служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.
   Штык - нож присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы по металлу и ножниц для резки проволоки. Проделывание проходов в проволочных заграждений под напряжением с помощью штыка - ножа не разрешается. Штык - нож состоит из лезвия и рукоятки. В его комплект входят ножны, которые служат для ношения штыка - ножа на поясном ремне.

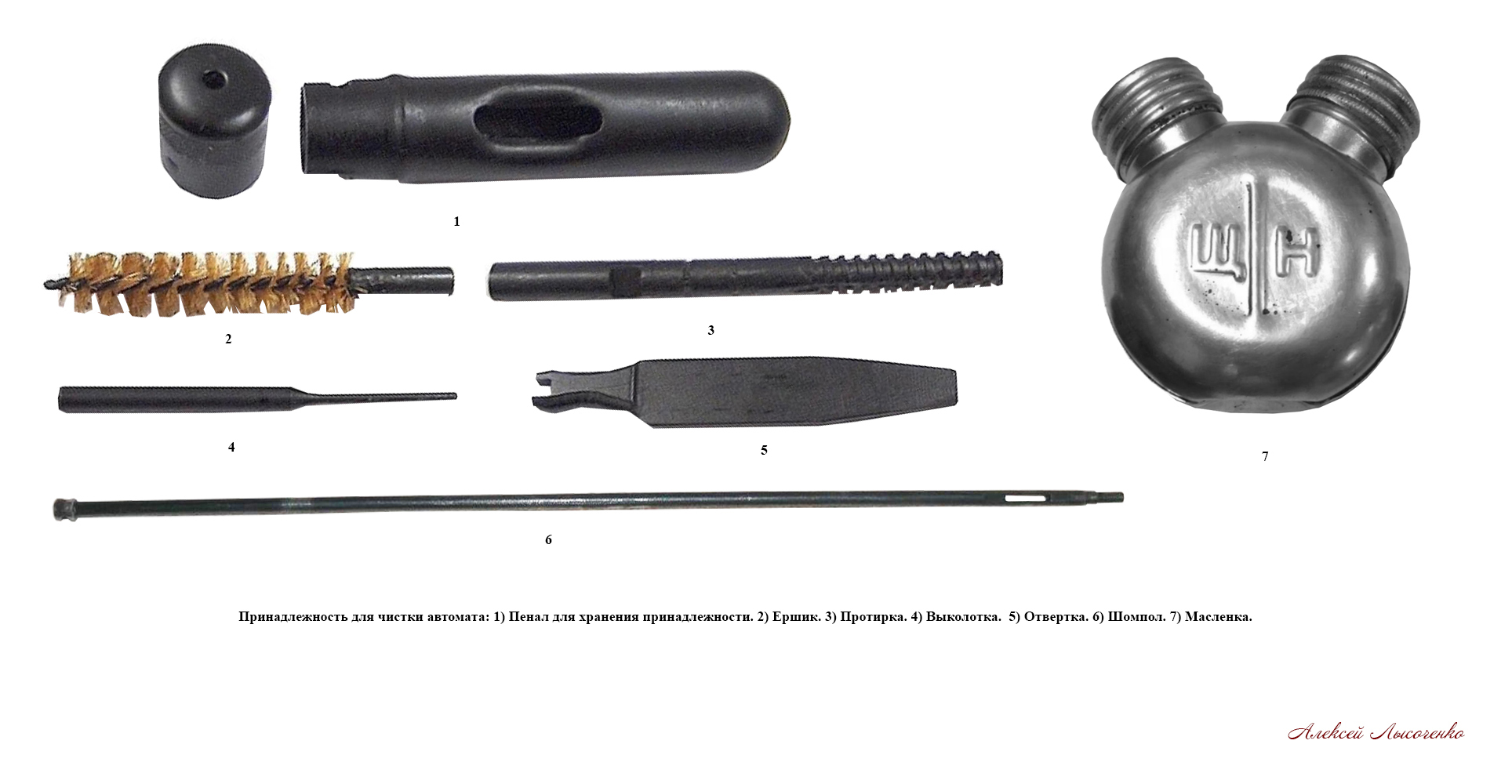

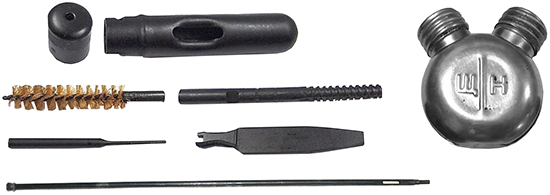

   Принадлежность служит для разборки, сборки, чистки автомата. К принадлежности относятся: шомпол, протирка, ершик, отвертка, выколотка, шпилька, пенал и масленка.

    АКМ производился по лицензии в следующих странах: Венгрия (АКМ, АМД), ГДР (МПиКМ), КНР (тип 56), Польша (ПМК-ДРН-60), Румыния (АКМ), Чехословакия (58П, 58В), Югославия (М64Б). Поставлялся на экспорт и состоит на вооружении во многих странах мира.

Тактико-технические характеристики
